Клапан обратный 19с38нж стальной поворотный межфланцевый Ру 64
| Условный диаметр | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг |
|---|---|---|---|---|
| Ду 50 | 6490,00 | 0 | 0 | 14,0 |
| Ду 80 | 10780,00 | 0 | 0 | 30,0 |
| Ду 100 | 13750,00 | 0 | 0 | 38,0 |
| Ду 150 | 29700,00 | 0 | 0 | 75,0 |
| Ду 200 | 42790,00 | 3 | 0 | 120,0 |
Клапаны обратные поворотные 19с38нж стальные межфланцевые на Ру 6,4 МПа. Предназначены для защиты трубопровода от обратного потока, что может создать в некоторых случаях аварийные условия. Устанавливаются на трубопроводах, транспортирующих воду, пар, нефтепродукты при температуре до 425°С. Клапаны 19с38нж устанавливаются в рабочем положении на горизонтальном трубопроводе — в соответствии с маркировкой «верх» на корпусе, а на вертикальном — так, чтобы диск (тарелка клапана) открывался вверх. Среда подается под диск.

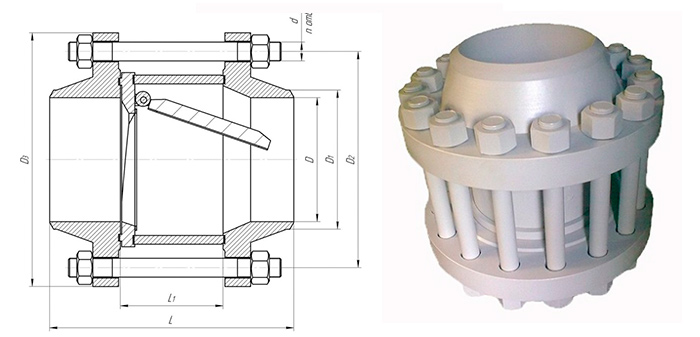

| DN | L | D | D1 | D2 | Z-Ød |
|---|---|---|---|---|---|
| 50 | 235 | 47 | 58 | 135 | 4-22 |
| 80 | 265 | 77 | 90 | 170 | 8-22 |
| 100 | 275 | 94 | 110 | 200 | 8-26 |
| 150 | 360 | 142 | 161 | 280 | 8-33 |
| 200 | 420 | 198 | 222 | 345 | 12-33 |
| Наименование параметра | Показатель |
|---|---|
| Условное давление Ру, МПа (кгс/см²) | 6,4 (64) |
| Тип присоединения | межфланцевый |
| Рабочая среда | вода, пар, нефтепродукты |
| Максимальная температура рабочей среды, °С | 425 |
| Испытание на прочность корпуса, МПа | 9.75 |
| Испытание на герметичность затвора, МПа | 7.15 |
| Наименование | Материал |
|---|---|
| Корпус, диск | Сталь 25л |
| Уплотнительное кольцо | Нержавеющая сталь (латунь) |
