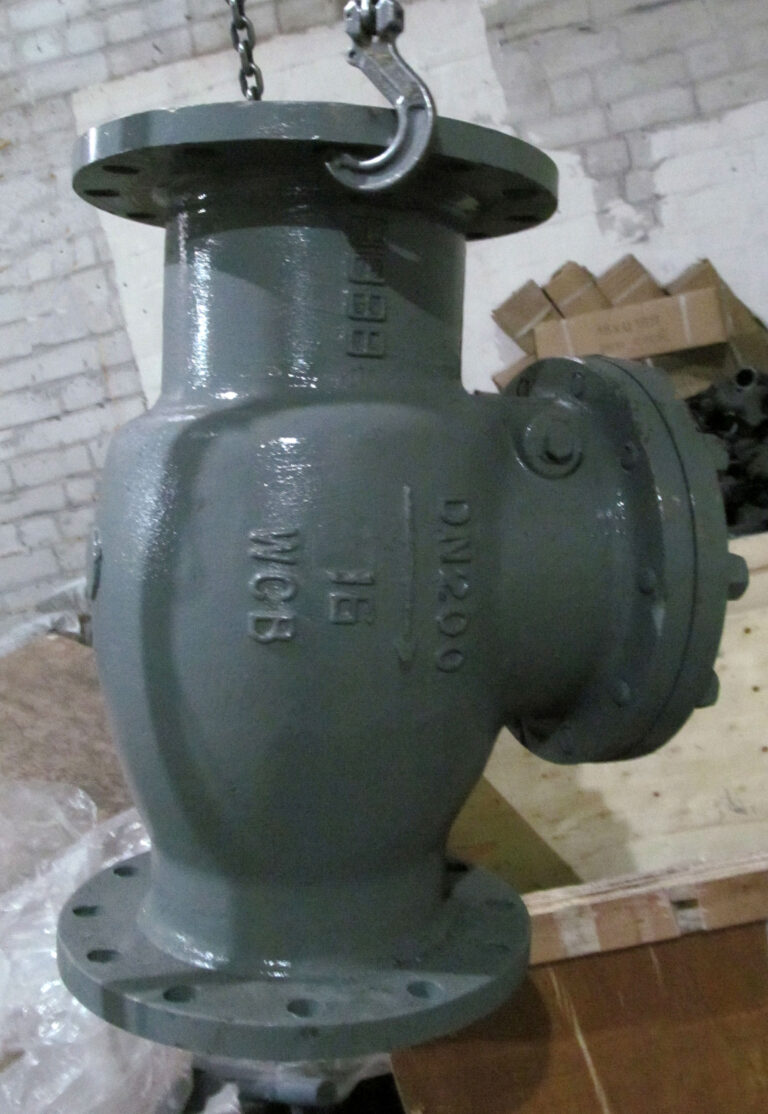

Клапан обратный 19с16нж стальной поворотный фланцевый Ру 16
| Условный диаметр | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг |
|---|---|---|---|---|
| Ду 25 | 2112,00 | 5 | 0 | 5,0 |
| Ду 32 | 2904,00 | 2 | 0 | 7,0 |
| Ду 40 | 3036,00 | 8 | 0 | 9,0 |
| Ду 50 | 3300,00 | 9 | 0 | 10,0 |
| Ду 65 | 4092,00 | 0 | 0 | 15,0 |
| Ду 80 | 4752,00 | 9 | 0 | 17,0 |
| Ду 100 | 6204,00 | 7 | 0 | 23,0 |
| Ду 125 | 7788,00 | 0 | 0 | 50,0 |
| Ду 150 | 10428,00 | 10 | 0 | 47,0 |
| Ду 200 | 16236,00 | 2 | 0 | 60,0 |
| Ду 250 | 30360,00 | 0 | 0 | 251,0 |
| Ду 300 | 44220,00 | 0 | 0 | 359,0 |
| Ду 350 | 60060,00 | 0 | 0 | 462,0 |
| Ду 400 | 82368,00 | 0 | 0 | 598,0 |
Клапаны обратные поворотные 19с16нж стальные фланцевые на Ру 1,6 МПа (16 кг/см2) предназначены для предотвращения обратного потока жидкостей и газов в трубопроводах и используется в различных отраслях, включая нефтегазовую, химическую и водоснабжение. Устанавливаются на трубопроводах, транспортирующих воду, пар, нефтепродукты при температуре до 425°С. К трубопроводу присоединяются при помощи фланцев. Клапаны 19с16нж устанавливаются в рабочем положении на горизонтальном трубопроводе крышкой вверх, а на вертикальном — так, чтобы диск (тарелка клапана) открывался вверх. Среда подается под диск.

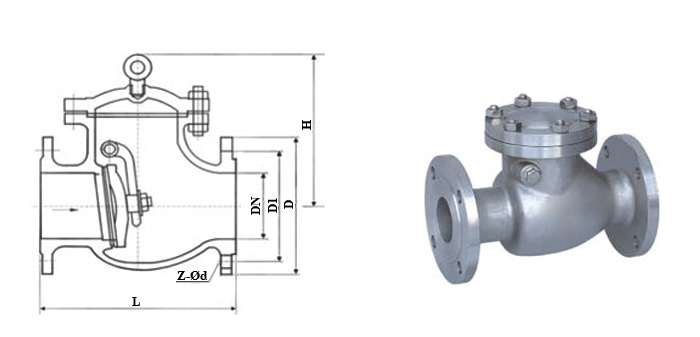

| DN | L | D | D1 | Z-Ød |
|---|---|---|---|---|
| 25 | 160 | 115 | 85 | 4-14 |
| 32 | 180 | 135 | 100 | 4-18 |
| 40 | 200 | 145 | 110 | 4-18 |
| 50 | 230 | 160 | 125 | 4-18 |
| 65 | 290 | 180 | 145 | 4-18 |
| 80 | 310 | 195 | 160 | 8-18 |
| 100 | 350 | 215 | 180 | 8-18 |
| 125 | 400 | 245 | 210 | 8-18 |
| 150 | 480 | 280 | 240 | 8-23 |
| 200 | 500 | 335 | 295 | 12-23 |
| 250 | 550 | 405 | 355 | 12-25 |
| 300 | 650 | 460 | 410 | 12-25 |
| 350 | 750 | 750 | 470 | 16-25 |
| 400 | 850 | 580 | 525 | 16-30 |
| Наименование параметра | Показатель |
|---|---|
| Условное давление Ру, МПа (кгс/см²) | 1,6 (16) |
| Тип присоединения | фланцевый |
| Рабочая среда | вода, пар, нефтепродукты |
| Максимальная температура рабочей среды, °С | 425 |
| Испытание на прочность корпуса, МПа | 2.8 |
| Испытание на герметичность затвора, МПа | 1.8 |
| Наименование | Материал |
|---|---|
| Корпус, крышка, диск | Сталь 25л |
| Уплотнение | Нержавеющая сталь (латунь) |
