Фланцы стальные воротниковые ГОСТ 12821-80 Ру 64
| Условный диаметр | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг |
|---|---|---|---|---|
| Ду 15 | 244,00 | 0 | 0 | 1,15 |
| Ду 20 | 377,00 | 4 | 0 | 1,8 |
| Ду 25 | 488,00 | 80 | 0 | 2,3 |
| Ду 32 | 554,00 | 20 | 0 | 2,94 |
| Ду 40 | 732,00 | 20 | 0 | 3,75 |
| Ду 50 | 887,00 | 41 | 0 | 4,63 |
| Ду 65 | 976,00 | 0 | 0 | 6,29 |
| Ду 80 | 1197,00 | 6 | 0 | 7,22 |
| Ду 100 | 1774,00 | 32 | 0 | 10,71 |
| Ду 125 | 2440,00 | 0 | 0 | 17,13 |
| Ду 150 | 4213,00 | 38 | 0 | 24,6 |
| Ду 200 | 6653,00 | 31 | 0 | 36,6 |
| Ду 250 | 9757,00 | 16 | 0 | 50,89 |
| Ду 300 | 12419,00 | 14 | 0 | 68,15 |
Стальные воротниковые фланцы по ГОСТ 12821-80 Ру 64 кг/см². Воротниковые фланцы отличаются от плоских наличием выступа, расположенного по внутреннему диаметру, в виде усеченного конуса. Они имеют второе название "фланцы приварные встык". Их приваривают к трубе по краю воротника, создавая герметичное соединение.

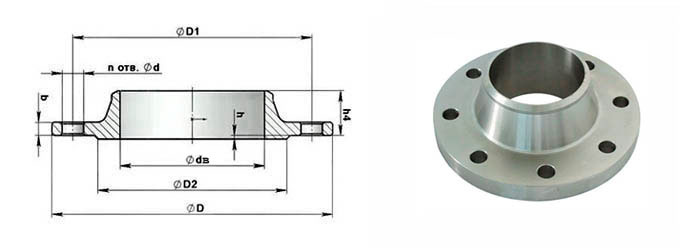

| DN | D | D1 | D2 | dв | b | Z-Ød |
|---|---|---|---|---|---|---|
| 15 | 105 | 75 | 47 | 12 | 16 | 4-12 |
| 20 | 125 | 90 | 58 | 18 | 18 | 4-16 |
| 25 | 135 | 100 | 68 | 25 | 20 | 4-16 |
| 32 | 150 | 110 | 78 | 31 | 21 | 4-20 |
| 40 | 165 | 125 | 88 | 37 | 21 | 4-20 |
| 50 | 175 | 135 | 102 | 47 | 23 | 4-20 |
| 65 | 200 | 160 | 122 | 64 | 25 | 8-20 |
| 80 | 210 | 170 | 133 | 77 | 27 | 8-20 |
| 100 | 250 | 200 | 158 | 94 | 29 | 8-24 |
| 125 | 295 | 240 | 184 | 118 | 33 | 8-27 |
| 150 | 340 | 280 | 212 | 142 | 35 | 8-30 |
| 200 | 405 | 345 | 285 | 198 | 41 | 12-33 |
| 250 | 470 | 400 | 345 | 246 | 45 | 12-33 |
| 300 | 530 | 460 | 410 | 294 | 50 | 16-33 |
| Наименование параметра | Показатель |
|---|---|
| Условное давление Ру, МПа (кгс/см²) | 6,4 (64) |
| Тип присоединения | приварной встык |
| Конструктивные особенности | воротниковый |
| Исполнение | 1 |
| Рабочая среда | вода, пар, неагрессивные жидкости |
| Максимальная температура рабочей среды, °С | 450 |
| Наименование | Материал |
|---|---|
| Фланец | Сталь 20 |
