Фланцы стальные воротниковые ГОСТ 12821-80 Ру 40

(0 комментариев)
Фланцы стальные воротниковые ГОСТ 12821-80
Условный диаметр Цена, грн. без НДС Наличие на складе, шт. Резерв, шт. Масса, кг
Ду 15 211,00 68 0 0,79
Ду 20 255,00 56 0 0,97
Ду 25 310,00 77 0 1,18
Ду 32 377,00 80 0 1,83
Ду 40 466,00 57 0 2,19
Ду 50 543,00 70 0 2,81
Ду 65 642,00 38 0 3,71
Ду 80 821,00 56 0 4,8
Ду 100 1308,00 63 0 7,4
Ду 125 1718,00 29 0 10,0
Ду 150 2173,00 65 0 13,03
Ду 200 4213,00 40 0 24,44
Ду 250 7318,00 10 0 37,59
Ду 300 9979,00 18 0 57,1

Стальные воротниковые фланцы Ру 4 МПа (40 кг/см2), изготовленные по стандарту ГОСТ 12821-80, являются важной частью трубопроводных систем и предназначены для соединения труб, трубопроводной арматуры и других элементов трубопроводов. Эти фланцы обеспечивают надежное и герметичное соединение при высоких давлениях и температурах. Их конструкция включает так называемый “воротник”, который позволяет стыковать фланец с трубой посредством сварки. Соединение осуществляется сваркой встык, что обеспечивает высокую прочность и герметичность.

Обозначение в технической документации

Фланцы обозначаются следующим образом:
Пример: “ГОСТ 12821-80 1-80-63 Ст.20”, где:

  • “1” — номер исполнения изделия;
  • “80” — условный проход (DN или Ду), мм;
  • “63” — условное давление (PN или Ру), кгс/см²;
  • “Ст.20” — марка стали.

Применение

Стальные воротниковые фланцы ГОСТ 12821-80 широко используются в следующих областях:

  1. Нефтегазовая промышленность.
  2. Химическая и нефтехимическая отрасли.
  3. Энергетика.
  4. Системы водоснабжения и теплоснабжения.

Преимущества воротниковых фланцев ГОСТ 12821-80

  1. Высокая прочность соединения благодаря сварке встык.
  2. Возможность работы при высоких давлениях.
  3. Универсальность применения во многих промышленных сферах.

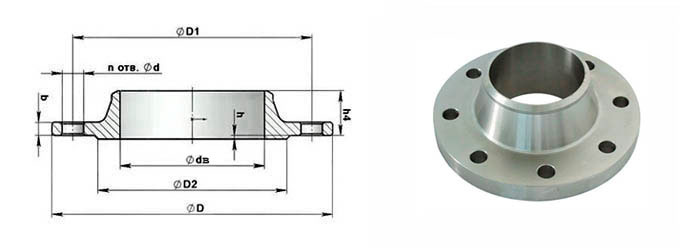

DN D D1 D2 b Z-Ød
15 95 65 47 12 14 4-12
20 105 75 58 18 14 4-12
25 115 85 68 25 14 4-12
32 135 100 78 31 16 4-16
40 145 110 88 38 16 4-16
50 160 125 102 48 17 4-16
65 180 145 122 66 19 8-16
80 195 160 133 78 21 8-16
100 230 190 158 96 23 8-20
125 270 220 184 120 25 8-24
150 300 250 212 145 27 8-24
200 375 320 285 200 35 12-27
250 445 385 345 252 39 12-30
300 510 450 410 301 42 16-30
Наименование параметра Показатель
Условное давление Ру, МПа (кгс/см²) 4,0 (40)
Тип присоединения приварной встык
Конструктивные особенности воротниковый
Исполнение 1
Рабочая среда вода, пар, неагрессивные жидкости
Максимальная температура рабочей среды, °С 450
Наименование Материал
Фланец Сталь 20
