Фланцы стальные воротниковые ГОСТ 12821-80 Ру 25
| Условный диаметр | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг |
|---|---|---|---|---|
| Ду 15 | 190,00 | 0 | 0 | 0,79 |
| Ду 20 | 229,00 | 0 | 0 | 0,97 |
| Ду 25 | 279,00 | 0 | 0 | 1,18 |
| Ду 32 | 340,00 | 0 | 0 | 1,83 |
| Ду 40 | 419,00 | 0 | 0 | 2,19 |
| Ду 50 | 490,00 | 0 | 0 | 2,78 |
| Ду 65 | 579,00 | 0 | 0 | 3,71 |
| Ду 80 | 739,00 | 0 | 0 | 4,44 |
| Ду 100 | 1046,00 | 0 | 0 | 6,51 |
| Ду 125 | 1862,00 | 0 | 0 | 9,41 |
| Ду 150 | 2289,00 | 0 | 0 | 12,52 |
| Ду 200 | 3443,00 | 0 | 0 | 17,44 |
| Ду 250 | 5056,00 | 0 | 0 | 24,4 |
| Ду 300 | 6669,00 | 0 | 0 | 33,29 |
| Ду 350 | 9793,00 | 0 | 0 | 46,57 |
| Ду 400 | 13306,00 | 0 | 0 | 64,81 |
| Ду 500 | 23185,00 | 0 | 0 | 88,91 |
| Ду 600 | 32233,00 | 0 | 0 | 123,7 |

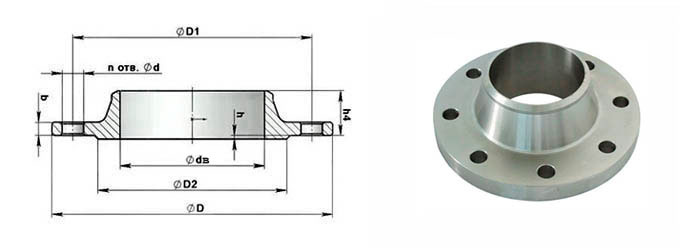

Стальные воротниковые фланцы по ГОСТ 12821-80 Ру 25 кг/см². Воротниковые фланцы отличаются от плоских наличием выступа, расположенного по внутреннему диаметру, в виде усеченного конуса. Они имеют второе название "фланцы приварные встык". Их приваривают к трубе по краю воротника, создавая герметичное соединение.
| DN | D | D1 | D2 | dв | b | Z-Ød |
|---|---|---|---|---|---|---|
| 15 | 95 | 65 | 47 | 12 | 14 | 4-12 |
| 20 | 105 | 75 | 58 | 18 | 14 | 4-12 |
| 25 | 115 | 85 | 68 | 25 | 14 | 4-12 |
| 32 | 135 | 100 | 78 | 31 | 16 | 4-16 |
| 40 | 145 | 110 | 88 | 38 | 16 | 4-16 |
| 50 | 160 | 125 | 102 | 49 | 17 | 4-16 |
| 65 | 180 | 145 | 122 | 66 | 19 | 8-16 |
| 80 | 195 | 160 | 133 | 78 | 19 | 8-16 |
| 100 | 230 | 190 | 158 | 96 | 21 | 8-20 |
| 125 | 270 | 220 | 184 | 121 | 23 | 8-24 |
| 150 | 300 | 250 | 212 | 146 | 25 | 8-24 |
| 200 | 360 | 310 | 278 | 202 | 27 | 12-24 |
| 250 | 425 | 370 | 335 | 254 | 29 | 12-27 |
| 300 | 485 | 430 | 390 | 303 | 32 | 16-27 |
| 350 | 550 | 490 | 450 | 351 | 36 | 16-30 |
| 400 | 610 | 550 | 505 | 398 | 40 | 16-33 |
| 500 | 730 | 660 | 615 | 500 | 44 | 20-33 |
| 600 | 840 | 770 | 720 | 600 | 49 | 20-36 |
| Наименование параметра | Показатель |
|---|---|
| Условное давление Ру, МПа (кгс/см²) | 2,5 (25) |
| Тип присоединения | приварной встык |
| Конструктивные особенности | воротниковый |
| Исполнение | 1 |
| Рабочая среда | вода, пар, неагрессивные жидкости |
| Максимальная температура рабочей среды, °С | 450 |
| Наименование | Материал |
|---|---|
| Фланец | Сталь 20 |
