Фланцы стальные воротниковые ГОСТ 12821-80 Ру 10

(0 комментариев)

Добавить в избранное

Фланцы стальные воротниковые ГОСТ 12821-80
Условный диаметр Цена, грн. без НДС Наличие на складе, шт. Резерв, шт. Масса, кг
Ду 15 158,00 0 0 0,0
Ду 20 185,00 0 0 0,0
Ду 25 198,00 0 0 1,0
Ду 32 264,00 0 0 1,0
Ду 40 290,00 10 0 1,83
Ду 50 416,00 0 0 2,26
Ду 65 528,00 0 0 3,17
Ду 80 706,00 0 0 3,67
Ду 100 818,00 0 0 4,7
Ду 125 1135,00 0 0 6,71
Ду 150 1373,00 0 0 8,17
Ду 200 1973,00 6 0 11,35
Ду 250 2661,00 4 0 14,64
Ду 300 3526,00 4 0 18,66
Ду 350 5101,00 2 0 24,0
Ду 400 7539,00 4 0 30,0
Ду 500 12962,00 2 0 39,2
Ду 600 17696,00 2 0 48,8
Описание Основные размеры Технические данные и характеристики Материал основных деталей Комментарии

Стальные воротниковые фланцы по ГОСТ 12821-80 Ру 10 кг/см². Воротниковые фланцы отличаются от плоских наличием выступа, расположенного по внутреннему диаметру, в виде усеченного конуса. Они имеют второе название "фланцы приварные встык". Их приваривают к трубе по краю воротника, создавая герметичное соединение.

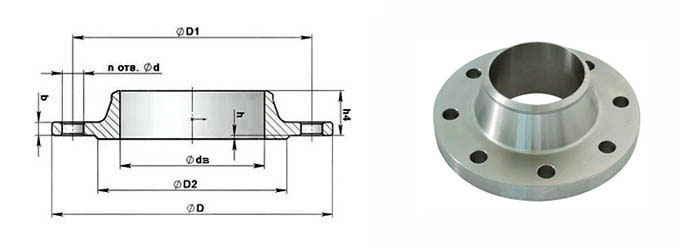

DN D1 dв b Z-Ød
15 65 12 10 4-12
20 75 18 12 4-12
25 85 25 12 4-12
32 100 31 13 4-16
40 110 38 13 4-16
50 125 49 13 4-16
65 145 66 15 4-16
80 160 78 15 4-16
100 180 96 17 8-16
125 210 121 19 8-16
150 240 146 19 8-20
200 295 202 19 8-20
250 350 254 21 12-20
300 400 325 22 12-20
350 460 303 22 16-20
400 515 398 22 16-24
500 620 501 24 20-24
600 725 602 24 20-27
Наименование параметра Показатель
Условное давление Ру, МПа (кгс/см²) 1,0 (10)
Тип присоединения приварной встык
Конструктивные особенности воротниковый
Исполнение 1
Рабочая среда вода, пар, неагрессивные жидкости
Максимальная температура рабочей среды, °С 450
Наименование Материал
Фланец Сталь 20
