Фланцы стальные свободные (борт-фланцы) ГОСТ 12822 Ру 10
| Условный диаметр | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг |
|---|---|---|---|---|
| Ду 15 | 75,00 | 0 | 0 | 0,58 |
| Ду 20 | 95,00 | 0 | 0 | 0,82 |
| Ду 25 | 132,00 | 0 | 0 | 0,96 |
| Ду 32 | 180,00 | 0 | 0 | 1,49 |
| Ду 40 | 218,00 | 0 | 0 | 1,92 |
| Ду 50 | 255,00 | 0 | 0 | 2,27 |
| Ду 65 | 345,00 | 0 | 0 | 3,01 |
| Ду 80 | 393,00 | 0 | 0 | 3,77 |
| Ду 100 | 491,00 | 0 | 0 | 4,55 |
| Ду 125 | 668,00 | 0 | 0 | 6,09 |
| Ду 150 | 825,00 | 0 | 0 | 7,5 |
| Ду 200 | 983,00 | 0 | 0 | 9,02 |
| Ду 250 | 1317,00 | 0 | 0 | 11,3 |
| Ду 300 | 1532,00 | 0 | 0 | 13,87 |
| Ду 350 | 2174,00 | 0 | 0 | 18,02 |
| Ду 400 | 2608,00 | 0 | 0 | 24,38 |
| Ду 500 | 4565,00 | 0 | 0 | 33,25 |
Борт-фланцы Ру 1 МПа (10 кг/см2), также известные как свободные фланцы на приварном кольце, представляют собой конструкцию, состоящую из двух элементов: внутреннего приварного кольца и внешнего свободного кольца (фланца). Этот тип фланцев разработан в соответствии с требованиями стандарта ГОСТ 12822-80 и широко используется в трубопроводных системах благодаря своей универсальности и удобству монтажа.
Внутреннее кольцо приваривается к трубе с использованием двух сварочных швов (внутреннего и наружного), что обеспечивает герметичность соединения. Внешнее кольцо остается свободным и может вращаться вокруг трубы, что упрощает процесс выравнивания отверстий для болтов при монтаже.
Преимущества борт-фланцев ГОСТ 12822-80
- Удобство монтажа: Свободное вращение внешнего кольца позволяет легко совмещать отверстия для болтов противоположных фланцев.
- Простота замены: В случае повреждения или износа фланец можно легко демонтировать и заменить без необходимости полной разборки системы.
- Применимость в труднодоступных местах: Конструкция особенно удобна для установки в местах с ограниченным доступом или при частом ремонте оборудования.
Крепление борт-фланцев
Для крепления используются болты или шпильки с гайками и шайбами, которые подбираются исходя из диаметра отверстий во фланце. Для обеспечения герметичности между фланцами устанавливаются прокладки из материалов, устойчивых к рабочей среде системы.

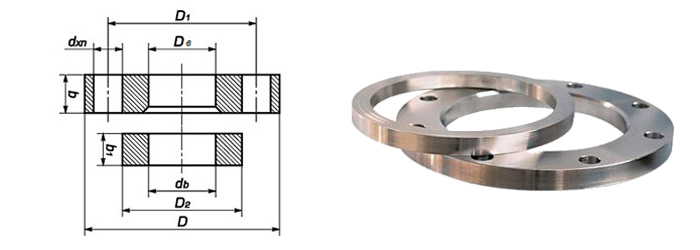

| DN | D | dв | b |
|---|---|---|---|
| 15 | 80 | 19 | 12 |
| 20 | 90 | 26 | 14 |
| 25 | 100 | 33 | 14 |
| 32 | 120 | 39 | 16 |
| 40 | 130 | 46 | 18 |
| 50 | 140 | 59 | 18 |
| 65 | 160 | 78 | 20 |
| 80 | 185 | 91 | 22 |
| 100 | 205 | 110 | 24 |
| 125 | 235 | 135 | 26 |
| 150 | 260 | 161 | 25 |
| 200 | 315 | 222 | 26 |
| 250 | 370 | 270 | 28 |
| 300 | 435 | 325 | 30 |
| 350 | 485 | 377 | 32 |
| 400 | 535 | 426 | 34 |
| 500 | 640 | 529 | 39 |
| Наименование параметра | Показатель |
|---|---|
| Условное давление Ру, МПа (кгс/см²) | 1,0 (10) |
| Тип присоединения | свободный |
| Конструктивные особенности | плоский |
| Рабочая среда | вода, пар, неагрессивные жидкости |
| Максимальная температура рабочей среды, °С | 300 |
| Наименование | Материал |
|---|---|
| Фланец | Сталь 20 |
