Условный диаметр | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг |
---|---|---|---|---|
Ду 15 | 96,00 | 107 | 0 | 0,61 |
Ду 20 | 116,00 | 144 | 0 | 0,83 |
Ду 25 | 153,00 | 91 | 0 | 1,13 |
Ду 32 | 200,00 | 236 | 0 | 1,53 |
Ду 40 | 249,00 | 233 | 0 | 1,9 |
Ду 50 | 363,00 | 193 | 0 | 2,5 |
Ду 65 | 427,00 | 78 | 0 | 3,42 |
Ду 80 | 465,00 | 170 | 0 | 3,6 |
Ду 100 | 595,00 | 247 | 0 | 4,6 |
Ду 125 | 793,00 | 261 | 0 | 6,38 |
Ду 150 | 970,00 | 191 | 0 | 7,6 |
Ду 200 | 1288,00 | 66 | 0 | 10,0 |
Ду 250 | 1784,00 | 77 | 0 | 14,49 |
Ду 300 | 2191,00 | 40 | 0 | 17,2 |
Ду 350 | 2859,00 | 8 | 0 | 22,88 |
Ду 400 | 4165,00 | 10 | 0 | 30,0 |
Ду 500 | 8109,00 | 15 | 0 | 55,14 |
Ду 600 | 12055,00 | 5 | 0 | 77,0 |
Ду 800 | 17533,00 | 4 | 0 | 101,0 |
Ду 1000 | 27761,00 | 6 | 0 | 179,37 |
Ду 1200 | 37989,00 | 0 | 0 | 297,78 |
Стальные плоские приварные фланцы Ру 16 кг/см² применяются для прочного и герметичного соединения труб и трубопроводной арматуры.

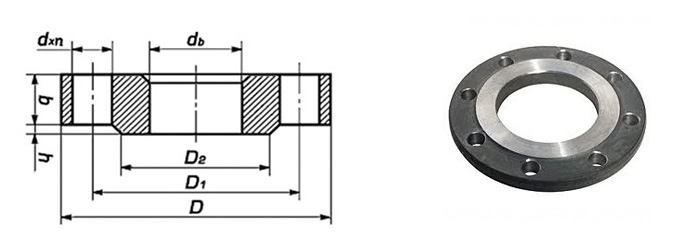

DN | D | D1 | D2 | dв | b | Z-Ød |
---|---|---|---|---|---|---|
15 | 95 | 65 | 47 | 19 | 12 | 4-12 |
20 | 105 | 75 | 58 | 26 | 14 | 4-12 |
25 | 115 | 85 | 68 | 33 | 16 | 4-12 |
32 | 135 | 100 | 78 | 39 | 16 | 4-16 |
40 | 145 | 110 | 88 | 46 | 17 | 4-16 |
50 | 160 | 125 | 102 | 59 | 19 | 4-16 |
65 | 180 | 145 | 122 | 78 | 21 | 4-16 |
80 | 195 | 160 | 133 | 91 | 21 | 8-16 |
100 | 215 | 180 | 158 | 110 | 23 | 8-16 |
125 | 245 | 210 | 184 | 135 | 25 | 8-16 |
150 | 280 | 240 | 212 | 161 | 25 | 8-20 |
200 | 335 | 295 | 268 | 222 | 27 | 12-20 |
250 | 405 | 355 | 320 | 273 | 28 | 12-24 |
300 | 460 | 410 | 370 | 325 | 28 | 12-24 |
350 | 520 | 470 | 430 | 377 | 30 | 16-24 |
400 | 580 | 525 | 482 | 426 | 34 | 16-27 |
500 | 710 | 650 | 585 | 530 | 44 | 20-30 |
600 | 840 | 770 | 685 | 630 | 45 | 20-33 |
800 | 1020 | 950 | 851 | 820 | 49 | 24-36 |
1000 | 1255 | 1170 | 1055 | 1020 | 58 | 28-45 |
1200 | 1485 | 1390 | 1250 | 1225 | 71 | 32-52 |
Наименование параметра | Показатель |
---|---|
Условное давление Ру, МПа (кгс/см²) | 1,6 (16) |
Тип присоединения | сварной |
Конструктивные особенности | плоский |
Исполнение | 1 |
Рабочая среда | вода, пар, неагрессивные жидкости |
Максимальная температура рабочей среды, °С | 300 |
Наименование | Материал |
---|---|
Фланец | Сталь 20 |
