Фланцы стальные плоские ГОСТ 12820-80 Ру 6

(0 комментариев)

Добавить в избранное

Фланцы стальные плоские ГОСТ 12820-80
Условный диаметр Цена, грн. без НДС Наличие на складе, шт. Резерв, шт. Масса, кг
Ду 15 62,00 0 0 0,4
Ду 20 79,00 16 0 0,53
Ду 25 88,00 19 0 0,64
Ду 32 122,00 14 0 1,01
Ду 40 149,00 19 0 1,21
Ду 50 175,00 130 0 1,33
Ду 65 210,00 10 0 1,63
Ду 80 298,00 188 0 2,44
Ду 100 369,00 178 0 2,85
Ду 125 473,00 21 0 3,88
Ду 150 595,00 216 0 4,39
Ду 200 762,00 15 0 5,89
Ду 250 1009,00 31 0 7,67
Ду 300 1333,00 5 0 10,28
Ду 350 1768,00 0 0 12,58
Ду 400 2046,00 18 0 15,2
Ду 500 3522,00 20 0 19,72
Ду 600 5282,00 2 0 26,24
Ду 800 10552,00 2 0 36,0
Ду 1000 15307,00 0 0 64,4
Ду 1200 23293,00 0 0 99,11
Описание Основные размеры Технические данные и характеристики Материал основных деталей Комментарии

Стальные плоские приварные фланцы Ру 6 кг/см² применяются для прочного и герметичного соединения труб и трубопроводной арматуры.

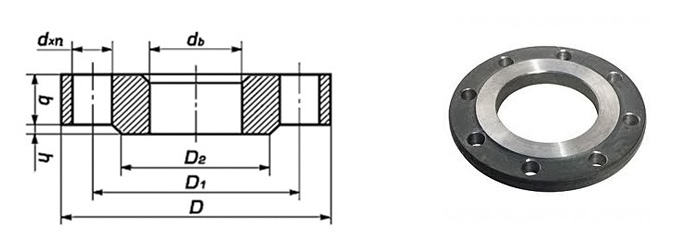

DN D D1 D2 dв b Z-Ød
15 80 55 40 19 10 4-10
20 90 65 50 26 12 4-10
25 100 75 60 33 12 4-10
32 120 90 70 39 13 4-12
40 130 100 80 46 13 4-12
50 140 110 90 59 13 4-12
65 160 130 110 78 13 4-12
80 185 150 128 91 15 4-16
100 205 170 148 110 15 4-16
125 235 200 178 135 17 8-16
150 260 225 202 161 17 8-16
200 315 280 258 222 19 8-16
250 370 335 312 273 20 12-16
300 435 395 365 325 20 12-20
350 485 445 415 377 22 12-20
400 535 495 465 426 24 16-20
500 640 600 570 530 25 20-20
600 755 705 670 630 25 20-24
800 975 920 880 820 27 24-27
1000 1175 1120 1080 1020 31 28-27
1200 1400 1340 1295 1220 34 32-30
Наименование параметра Показатель
Условное давление Ру, МПа (кгс/см²) 0,6 (6)
Тип присоединения сварной
Конструктивные особенности плоский
Исполнение 1
Рабочая среда вода, пар, неагрессивные жидкости
Максимальная температура рабочей среды, °С 300
Наименование Материал
Фланец Сталь 20
