Фланцы глухие стальные (заглушки фланцевые) ГОСТ 12836 Ру 16

(0 комментариев)
Фланцы глухие стальные (заглушки фланцевые) ГОСТ 12836
Условный диаметр Цена, грн. без НДС Наличие на складе, шт. Резерв, шт. Масса, кг
Ду 25 230,00 0 0 0,67
Ду 32 300,00 0 0 0,91
Ду 40 375,00 0 0 1,24
Ду 50 545,00 0 0 1,55
Ду 65 640,00 0 0 2,04
Ду 80 700,00 1 0 2,44
Ду 100 895,00 0 0 3,51
Ду 125 1190,00 0 0 4,69
Ду 150 1455,00 0 0 7,0
Ду 200 1932,00 0 0 11,5
Ду 250 2860,00 0 0 19,74
Ду 300 4398,00 0 0 29,58
Ду 350 6435,00 0 0 44,22
Ду 400 5720,00 0 0 59,86
Ду 500 20835,00 0 0 102,7
Ду 600 30971,00 0 0 162,0
Ду 800 45045,00 0 0 300,0

Стальные фланцевые заглушки Ру 1,6 МПа (16 кг/см2), изготовленные в соответствии с ГОСТ 12836-67, представляют собой металлические детали дисковой формы, предназначенные для герметичного закрытия трубопроводов. Они используются в системах, где требуется временное или постоянное перекрытие потока рабочей среды.

Конструкция
Фланцевые заглушки имеют соединительный выступ на уплотнительной поверхности, что обеспечивает их плотное прилегание к сопрягаемым элементам трубопровода. Геометрически они напоминают плоский фланец без центрального отверстия.

Пример условного обозначения стальной фланцевой заглушки с соединительным выступом диаметром Ду = 50 мм на Ру = 16 кг/см²:

  • “Заглушка 50—16 ГОСТ 12836”

Условное обозначение включает диаметр условного прохода (DN или Ду), номинальное давление (PN или Ру) и ссылку на стандарт.

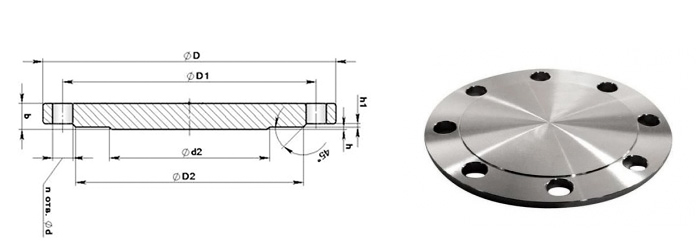

DN D D1 D2 b Z-Ød
25 115 85 68 12 4-14
32 135 100 78 12 4-18
40 145 110 88 14 4-18
50 160 125 102 14 4-18
65 180 145 122 14 4-18
80 195 160 138 14 4-18
100 215 180 158 16 8-18
125 245 210 188 16 8-18
150 280 240 212 18 8-23
200 335 295 268 20 12-23
250 405 355 320 24 12-27
300 460 410 378 28 12-27
350 520 470 438 32 16-27
400 580 525 490 34 16-30
500 710 650 610 40 20-33
600 840 770 720 45 20-40
800 1020 950 900 52 24-40
Наименование параметра Показатель
Условное давление Ру, МПа (кгс/см²) 1,6 (16)
Конструктивные особенности плоский
Рабочая среда вода, пар, неагрессивные жидкости
Максимальная температура рабочей среды, °С 540
Наименование Материал
Заглушка фланцевая Сталь 20
