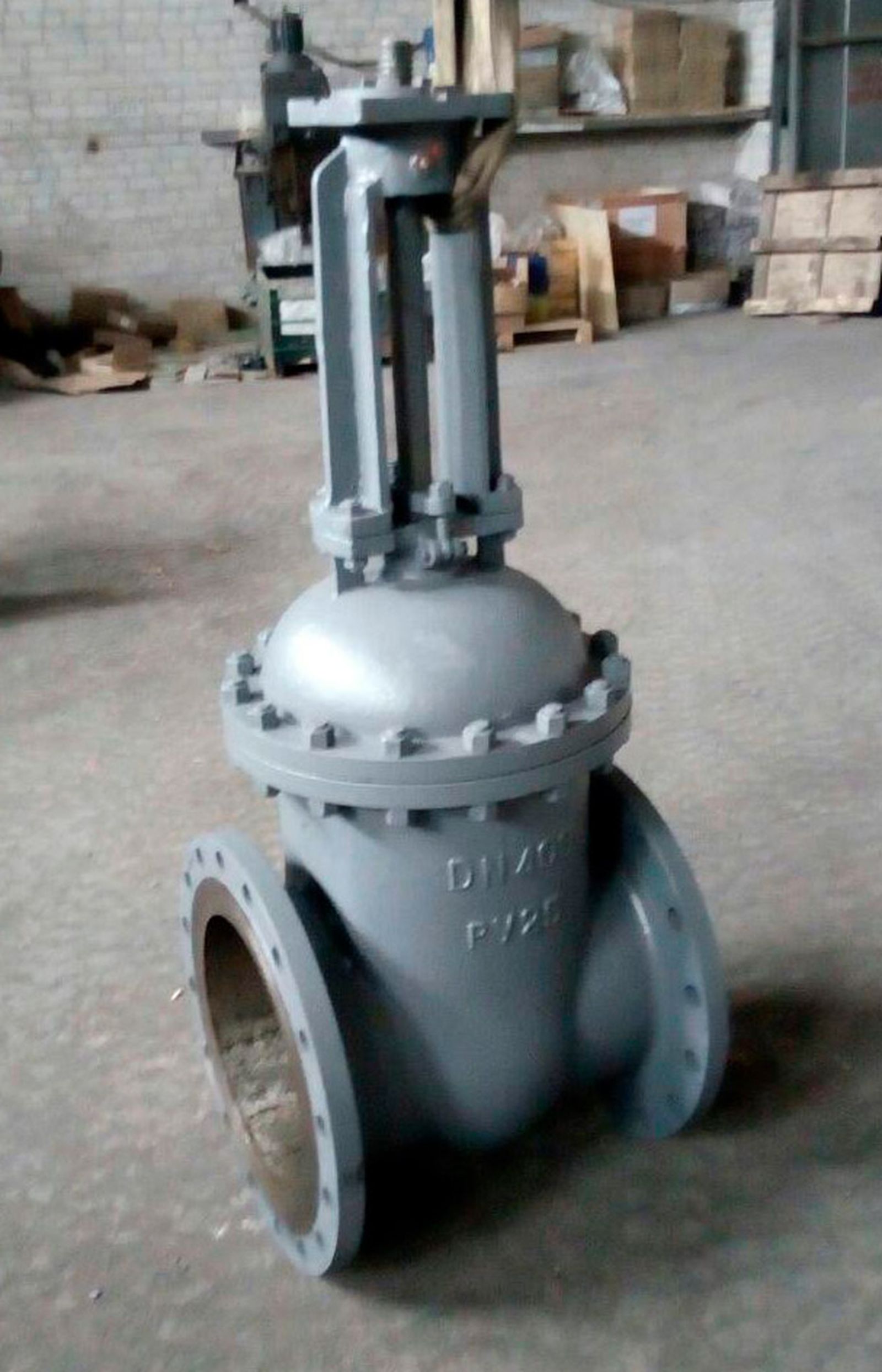

Задвижка 30с564нж, 30с964нж фланцевая под редуктор или электропривод Ру 25
| Условный диаметр | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг | Ручной редуктор | Электропривод общепромышленный | Электропривод взрывозащищенный |
|---|---|---|---|---|---|---|---|
| Ду 50 | 7079,00 | 0 | 0 | 24,0 | - | Н-А2-11 | В-А2-11 |
| Ду 65 | 8300,00 | 0 | 0 | 32,0 | - | Н-А2-11 | В-А2-11 |
| Ду 80 | 9741,00 | 0 | 0 | 40,0 | - | Н-А2-11 | В-А2-11 |
| Ду 100 | 13189,00 | 0 | 0 | 52,0 | - | Н-А2-11 | В-А2-11 |
| Ду 125 | 15225,00 | 0 | 0 | 98,0 | - | Н-А2-11 | В-А2-11 |
| Ду 150 | 17061,00 | 2 | 0 | 112,0 | тип Б | Н-Б1-06 | В-Б1-06 |
| Ду 200 | 30855,00 | 1 | 0 | 165,0 | тип Б | Н-Б1-06 | В-Б1-06 |
| Ду 250 | 39930,00 | 0 | 0 | 264,0 | тип Б | Н-Б1-06 | В-Б1-06 |
| Ду 300 | 51788,00 | 4 | 0 | 304,0 | тип В | Н-В-06 | В-В-06 |
| Ду 350 | 86515,00 | 0 | 0 | 404,0 | тип В | Н-В-06 | В-В-06 |
| Ду 400 | 99825,00 | 3 | 0 | 695,0 | тип В | Н-В-06 | В-В-06 |
| Ду 500 | 186340,00 | 2 | 0 | 985,0 | тип Г | Н-Г-03 | В-Г-03 |
| Ду 600 | 290400,00 | 1 | 0 | 1505,0 | тип Г | Н-Г-03 | В-Г-03 |
| Ду 800 | 471900,00 | 0 | 0 | 2210,0 | - | Н-Г-06 | В-Г-06 |
Стальные задвижки 30с564нж, 30с964нж Ру 2,5 МПа (25 кг/см2) с выдвижным шпинделем под ручной редуктор или электропривод предназначены для использования в качестве запорной арматуры на трубопроводах. Задвижки подходят для работы с водой, паром, нефтью, газообразными и жидкими нефтепродуктами, а также другими неагрессивными средами.
Применение
Задвижки 30с564нж, 30с964нж широко используются в следующих областях:
- Энергетика: Используются на тепловых станциях для управления потоками воды или пара.
- Нефтегазовая отрасль: Применяются на объектах добычи нефти и газа, а также в системах транспортировки жидких нефтепродуктов.
- Химическая промышленность: Используются для работы с неагрессивными жидкими средами при высоких температурах.
- Системы автоматизированного управления: Устанавливаются на трубопроводах объектов ЖКХ (коммунального хозяйства), где требуется дистанционное управление потоками рабочих сред.
Особенности конструкции
- Электропривод обеспечивает возможность дистанционного управления.
- Возможность ручного управления через механизм электропривода в случае необходимости.
- Возможность установки только в положении электроприводом вверх (или под углом с дополнительной опорой).
- Уплотнительные поверхности выполнены из нержавеющей стали.
| DN | L | D | D1 | Z-Ød |
|---|---|---|---|---|
| 50 | 250 | 165 | 125 | 4-18 |
| 65 | 270 | 185 | 145 | 8-18 |
| 80 | 280 | 200 | 160 | 8-18 |
| 100 | 300 | 235 | 190 | 8-22 |
| 125 | 325 | 270 | 220 | 8-26 |
| 150 | 350 | 300 | 250 | 8-26 |
| 200 | 400 | 360 | 310 | 12-26 |
| 250 | 450 | 425 | 370 | 12-30 |
| 300 | 500 | 485 | 430 | 16-30 |
| 350 | 550 | 550 | 490 | 16-34 |
| 400 | 600 | 610 | 550 | 16-34 |
| 500 | 700 | 730 | 660 | 20-40 |
| 600 | 800 | 840 | 770 | 20-41 |
| 800 | 1000 | 1070 | 990 | 24-48 |
| Наименование параметра | Показатель |
|---|---|
| Условное давление Ру, МПа (кгс/см²) | 2,5 (25) |
| Тип присоединения | фланцевый |
| Рабочая среда | вода, пар, нефтепродукты, газ, неагрессивные жидкости |
| Максимальная температура рабочей среды, °С | 425 |
| Класс герметичности | A |
| Испытание на прочность корпуса, МПа | 3.8 |
| Испытание на герметичность затвора, МПа | 2.8 |
| Наименование | Материал |
|---|---|
| Шток | Нержавеющая сталь 20х13 |
| Затвор | Сталь 25л |
| Корпус | Сталь 25л |
| Уплотнение | Нержавеющая сталь |
| Крышка | Сталь 25л |
