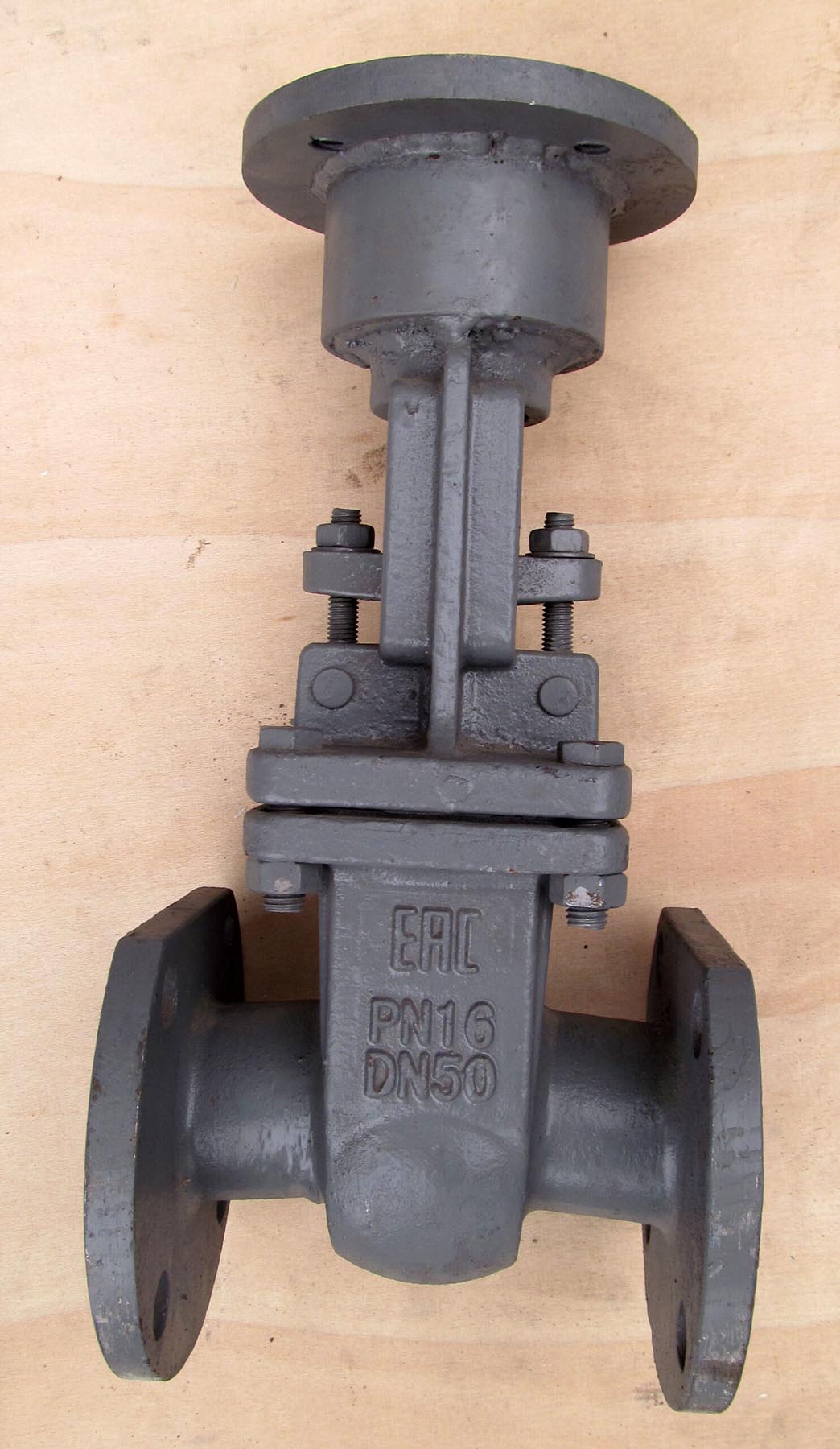

Задвижка 30с541нж, 30с941нж фланцевая под редуктор или электропривод Ру 16
| Условный диаметр | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг | Ручной редуктор | Электропривод общепромышленный | Электропривод взрывозащищенный |
|---|---|---|---|---|---|---|---|
| Ду 50 | 6111,00 | 1 | 0 | 14,0 | - | Н-А2-11 | В-А2-11 |
| Ду 65 | 7200,00 | 0 | 0 | 62,0 | - | Н-А2-11 | В-А2-11 |
| Ду 80 | 7722,00 | 3 | 0 | 23,0 | - | Н-А2-11 | В-А2-11 |
| Ду 100 | 8652,00 | 18 | 0 | 32,0 | - | Н-А2-11 | В-А2-11 |
| Ду 125 | 12300,00 | 0 | 0 | 152,0 | - | Н-А2-11 | В-А2-11 |
| Ду 150 | 13189,00 | 5 | 0 | 63,0 | - | Н-А2-11 | В-А2-11 |
| Ду 200 | 21032,00 | 1 | 0 | 105,0 | тип Б | Н-Б1-06 | В-Б1-06 |
| Ду 250 | 33143,00 | 3 | 0 | 150,0 | тип Б | Н-Б1-06 | В-Б1-06 |
| Ду 300 | 46750,00 | 2 | 0 | 190,0 | тип Б | Н-Б1-06 | В-Б1-06 |
| Ду 350 | 66550,00 | 0 | 0 | 248,0 | тип В | Н-В-06 | В-В-06 |
| Ду 400 | 79860,00 | 3 | 0 | 390,0 | тип В | Н-В-06 | В-В-06 |
| Ду 500 | 145200,00 | 0 | 0 | 695,0 | тип Г | Н-Г-03 | В-Г-03 |
| Ду 600 | 223850,00 | 4 | 0 | 1305,0 | тип Г | Н-Г-03 | В-Г-03 |
| Ду 800 | 387200,00 | 0 | 0 | 1600,0 | - | Н-Г-06 | В-Г-06 |
| Ду 1000 | 480000,00 | 0 | 0 | 1874,0 | - | Н-Д-03 | В-Д-03 |
Стальные задвижки 30с541нж, 30с941нж Ру 1,6 МПа (16 кг/см2) с выдвижным шпинделем под ручной редуктор или электропривод используются в трубопроводных системах для перекрытия потока рабочей среды. Они предназначены для работы с различными рабочими средами, включая холодную и горячую воду, пар, нефть, а также жидкие и газообразные нефтепродукты. Данные задвижки применяются как в промышленных системах, так и в коммунальном хозяйстве.
Применение
Задвижки 30с541нж, 30с941нж широко используются в следующих областях:
- Теплоэнергетика – для транспортировки горячей воды или пара.
- Нефтегазовая промышленность – для работы с нефтью и нефтепродуктами.
- Коммунальное хозяйство – в системах водоснабжения и отопления.
Преимущества использования
- Высокая герметичность благодаря соответствию классу «А».
- Возможность выбора типа управления (ручной редуктор или электропривод) в зависимости от требований системы.
- Долговечность благодаря использованию качественных материалов.
| DN | L | D | D1 | H | Z-Ød |
|---|---|---|---|---|---|
| 50 | 250 | 165 | 125 | 622 | 4-18 |
| 65 | 270 | 185 | 145 | 666 | 8-18 |
| 80 | 280 | 200 | 160 | 754 | 8-18 |
| 100 | 300 | 220 | 180 | 801 | 8-22 |
| 125 | 325 | 250 | 210 | 859 | 8-26 |
| 150 | 350 | 285 | 240 | 879 | 8-26 |
| 200 | 400 | 340 | 295 | 933 | 12-26 |
| 250 | 450 | 405 | 355 | 1596 | 12-30 |
| 300 | 500 | 460 | 410 | 1788 | 16-30 |
| 350 | 550 | 520 | 470 | 1796 | 16-34 |
| 400 | 600 | 580 | 525 | 1820 | 16-34 |
| 500 | 700 | 705 | 650 | 2573 | 20-40 |
| 600 | 800 | 840 | 770 | 2585 | 20-41 |
| 800 | 1000 | 1020 | 950 | 3460 | 24-48 |
| 1000 | 1200 | 1255 | 1170 | 3910 | 28-58 |
| Наименование параметра | Показатель |
|---|---|
| Условное давление Ру, МПа (кгс/см²) | 1,6 (16) |
| Тип присоединения | фланцевый |
| Рабочая среда | вода, пар, нефтепродукты, газ, неагрессивные жидкости |
| Максимальная температура рабочей среды, °С | 425 |
| Класс герметичности | A |
| Испытание на прочность корпуса, МПа | 2.4 |
| Испытание на герметичность затвора, МПа | 1.75 |
| Наименование | Материал |
|---|---|
| Затвор | Сталь 25л |
| Корпус | Сталь 25л |
| Уплотнение | Нержавеющая сталь |
| Крышка | Сталь 25л |
| Шток | Нержавеющая сталь 20х13 |
