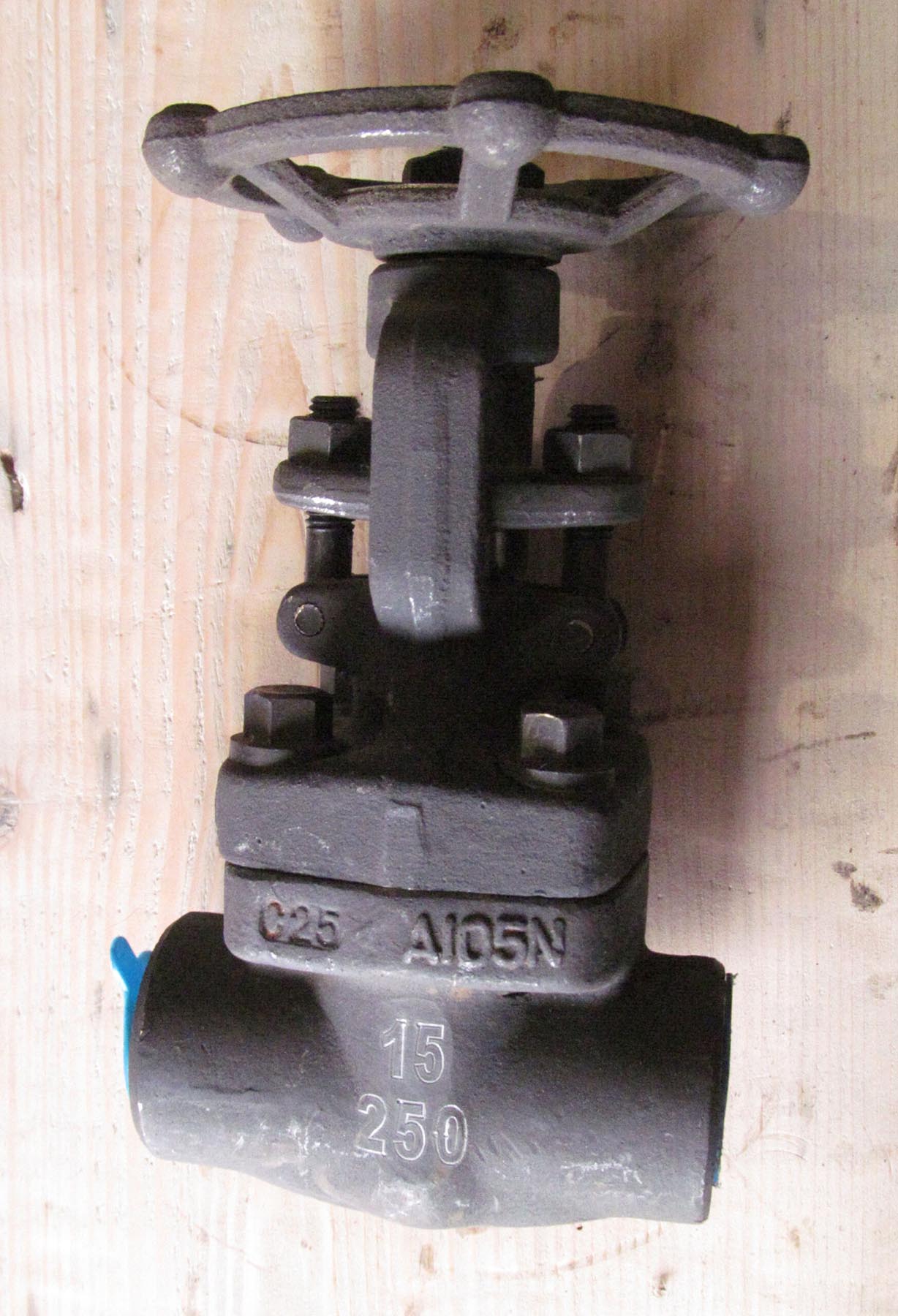

Задвижка стальная кованая 31лс77нж муфтовая Ру 250
| Условный диаметр | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг |
|---|---|---|---|---|
| Ду 15 | 2178,00 | 5 | 0 | 4,3 |
| Ду 20 | 2618,00 | 14 | 0 | 5,2 |
| Ду 25 | 2904,00 | 0 | 0 | 6,6 |
| Ду 32 | 4356,00 | 18 | 0 | 8,8 |
| Ду 40 | 5522,00 | 14 | 0 | 12,5 |
| Ду 50 | 6974,00 | 0 | 0 | 17,2 |
Задвижки 31лс77нж Ру 25,0 МПа (250 кгс/см2) представляют собой запорную арматуру, изготовленную методом горячей штамповки (ковки), обладающую компактным малогабаритным исполнением и сконструированную для эксплуатации при высоких давлениях. Конструкция задвижек оптимизирована для гарантирования минимального гидравлического сопротивления при высокоскоростном потоке газовых и жидких сред.
Конструктивные особенности
- Корпус задвижек, изготавливаемый из стали A105 (A105N), обеспечивает достаточный запас прочности даже при экстремальных нагрузках.
- Клиновидный затвор рассчитан на надёжное перекрытие потока при высоком давлении.
- Максимальная температура рабочей среды составляет 425°С.
- Муфтовый способ соединения обеспечивает простоту монтажа и демонтажа, при этом гарантируя высокую герметичность соединения, что особенно важно в системах с высокими скоростями потока среды.

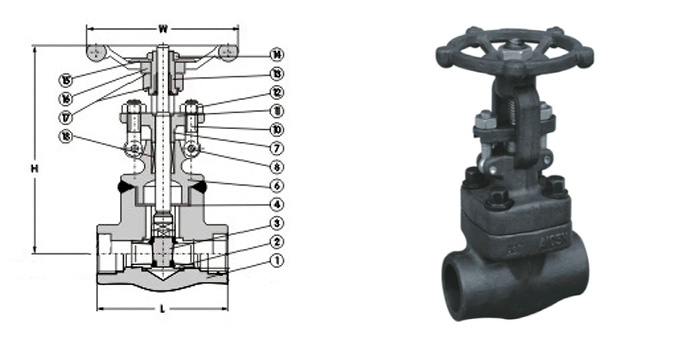

| DN | L | H |
|---|---|---|
| 15 | 111 | 197 |
| 20 | 111 | 197 |
| 25 | 120 | 236 |
| 32 | 120 | 246 |
| 40 | 140 | 283 |
| 50 | 178 | 330 |
| Наименование параметра | Показатель |
|---|---|
| Условное давление Ру, МПа (кгс/см²) | 25,0 (250) |
| Тип присоединения | муфтовый |
| Рабочая среда | вода, пар, нефтепродукты, газ |
| Максимальная температура рабочей среды, °С | 425 |
| Класс герметичности | A |
| Испытание на прочность корпуса, МПа | 15 |
| Испытание на герметичность затвора, МПа | 11 |
| Наименование | Материал |
|---|---|
| Прокладка | Corrugated SS+graphite |
| Сальник | A276 420 A276 410 |
| Маховик | A197 |
| Набивка шпинделя | Flexible Graphite |
| Корпус | A105 |
| Седельное кольцо | A276 420 |
| Клин | A276 420 A276 410 |
| Шпиндель | A182 F6 |
| Крышка | A105 |
