Задвижка стальная 31с45нж клиновая фланцевая Ру 160

Задвижки 31с45нж Ру 16 МПа (160 кгс/см²) представляют собой стальную запорную арматуру высокого давления, предназначенную для установки на трубопроводах различного назначения. Задвижки имеют обозначение ЗКС Ру160 для трубопроводов малого диаметра (до 40 мм) и ЗКЛ Ру160 для среднего диаметра (до 150 мм). Они предназначена для работы с неагрессивными рабочими жидкостями и газами.

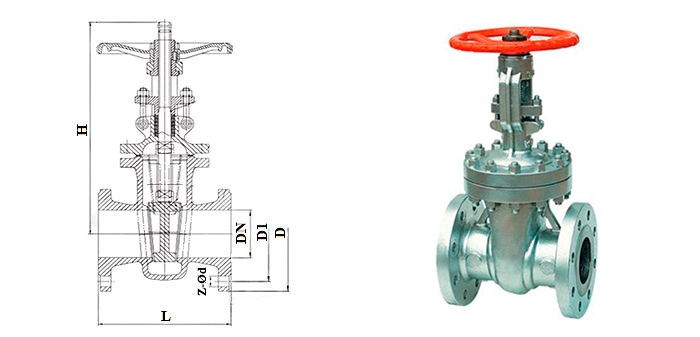

Основные элементы конструкции задвижек 31с45нж включают следующие компоненты:

1. Корпус: Изготавливается из стали марки 25Л, что обеспечивает прочность и долговечность. Корпус служит основой для всех остальных элементов и должен выдерживать высокие давления.
2. Крышка: Также выполнена из стали марки 25Л, она закрывает корпус и обеспечивает герметичность задвижки.
3. Клин: Это основной запорный элемент, который перекрывает поток рабочей среды. Клин также изготовлен из стали марки 25Л и имеет форму, позволяющую ему эффективно уплотнять соединение при закрытии задвижки.
4. Шпиндель: Изготавливается из стали 20Х13 и служит для управления движением клина. Он передает усилие от маховика к клину, позволяя открывать или закрывать задвижку.
5. Гайка шпинделя: Выполнена из латуни, она обеспечивает надежное крепление шпинделя и позволяет ему свободно вращаться.
6. Маховик: Изготавливается из стали 25Л или чугуна СЧ 20 и используется для ручного управления задвижкой. Маховик увеличивает момент силы, необходимый для открытия или закрытия задвижки.
7. Уплотнение штока: Сальниковая набивка используется для уплотнения места выхода шпинделя из корпуса, что также помогает предотвратить утечки.

Основные области применения задвижек 31с45нж

1. Промышленные трубопроводы: Задвижки 31с45нж используются для транспортировки воды, пара или газа в промышленных системах. Их надежность и высокая герметичность делают их идеальными для работы в сложных условиях.
2. Системы подачи нефтепродуктов: Эти задвижки находят применение в нефтяной и газовой промышленности, где требуется надежное перекрытие потоков углеводородов.
3. Тепловые сети: В системах отопления и горячего водоснабжения задвижки 31с45нж обеспечивают контроль над потоками теплоносителей, что критично для эффективного функционирования тепловых сетей.
4. Объекты коммунального хозяйства: Задвижки используются в системах водоснабжения и водоотведения, где необходима надежная запорная арматура для управления потоками воды.
