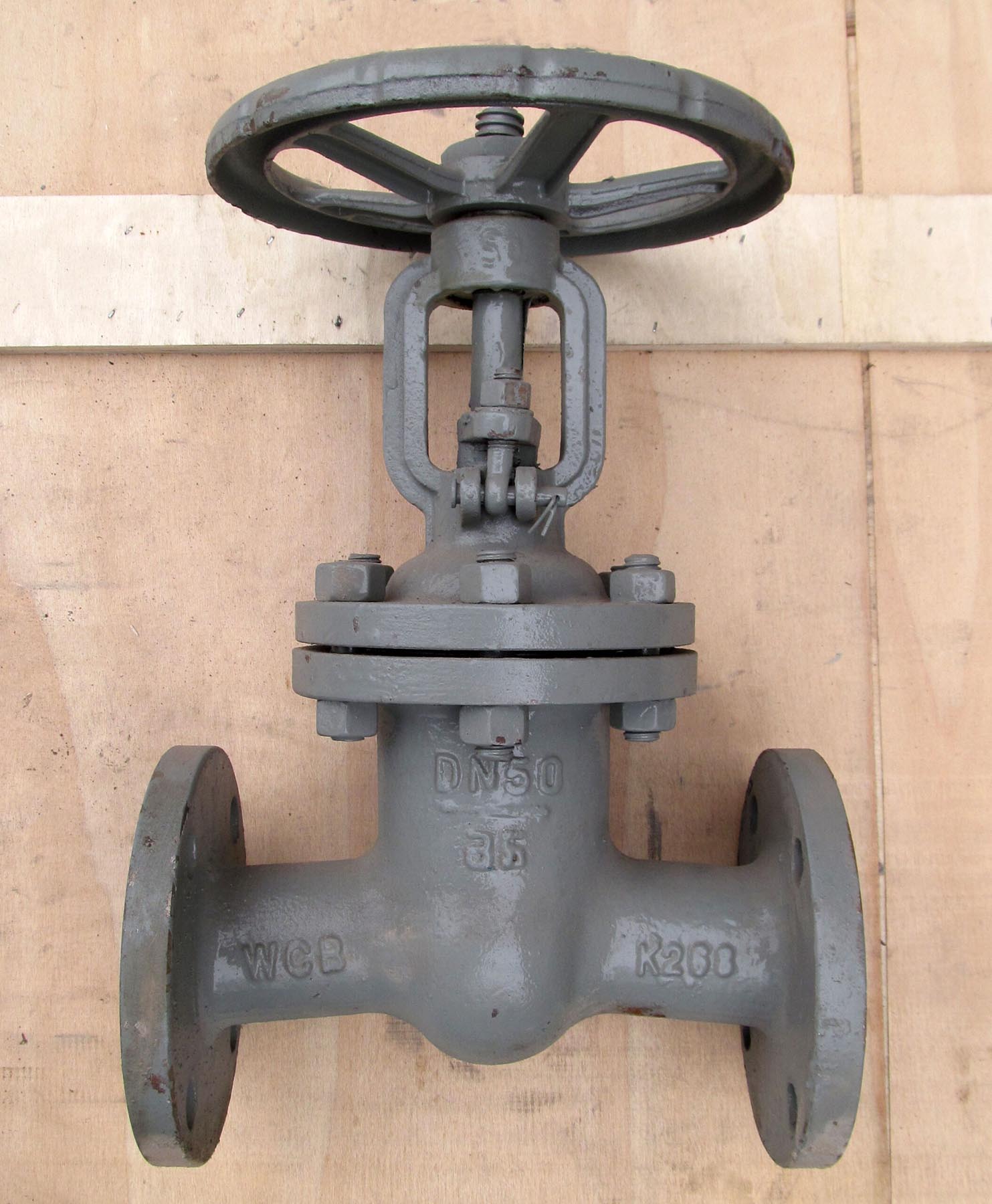

Задвижка стальная 30с64нж ручная фланцевая Ру 25

Стальные литые задвижки 30с64нж с выдвижным шпинделем Ру 2,5 МПа (25 кгс/см²) применяются для полного перекрытия потока рабочих сред, таких как вода, пар, нефть, масла и другие неагрессивные жидкости или газы.

Маркировка

• 30 – обозначает тип изделия (задвижка).
• с – указывает на материал изготовления корпуса (сталь).
• 64 – код модели согласно номенклатуре.
• нж – означает, что уплотнение выполнено из нержавеющей стали.

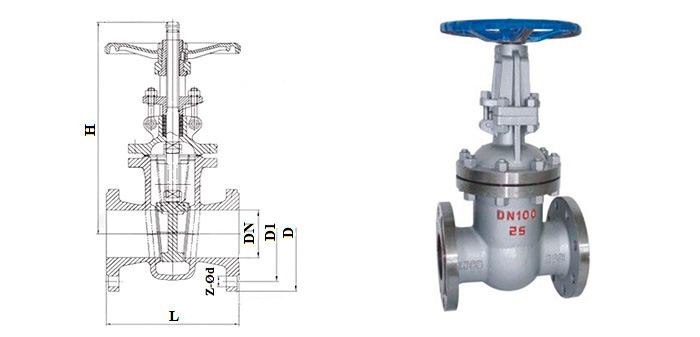

Конструктивные особенности и основные элементы

Корпус: Изготавливается методом литья из углеродистой стали. Литой корпус гарантирует достаточную механическую прочность и устойчивость к коррозии при использовании с неагрессивными рабочими средами.

Запорный элемент: Запорный элемент представляет собой двухдисковый клин, который прикреплен к шпинделю и расположен перпендикулярно оси потока. Перекрытие потока осуществляется путем перемещения клина вверх или вниз относительно проходных отверстий в корпусе.

Управление: Задвижка управляется вручную с помощью маховика. При вращении маховика шпиндель совершает поступательное движение вместе с прикрепленным к нему клином.

Выдвижной шпиндель: Конструкция предполагает выдвижной шпиндель, что увеличивает строительную высоту задвижки в открытом положении на величину хода затвора.

Присоединение к трубопроводу: Задвижка устанавливается на трубопроводы с помощью фланцевого соединения.

Основные области применения задвижек 30с64нж включают:

1. Промышленность: Задвижки 30с64нж применяются в системах водоснабжения и теплоснабжения, где необходимо контролировать поток воды и пара. Они могут использоваться как для холодной, так и для горячей воды, что делает их универсальными для различных промышленных процессов.
2. Нефтегазовая отрасль: Эти задвижки также находят применение в нефтегазодобывающей и перерабатывающей отраслях, где они используются для управления потоками нефти и нефтепродуктов. Их способность работать при высоких температурах (до +425°C) делает их идеальными для таких условий.
3. Химическая промышленность: Задвижки 30с64нж могут использоваться для транспортировки химических сред, которые не агрессивны к материалам конструкции задвижек. Это позволяет применять их в различных химических процессах.
4. Системы отопления: В системах отопления эти задвижки обеспечивают надежное управление потоком теплоносителя, что критически важно для поддержания эффективности системы.
