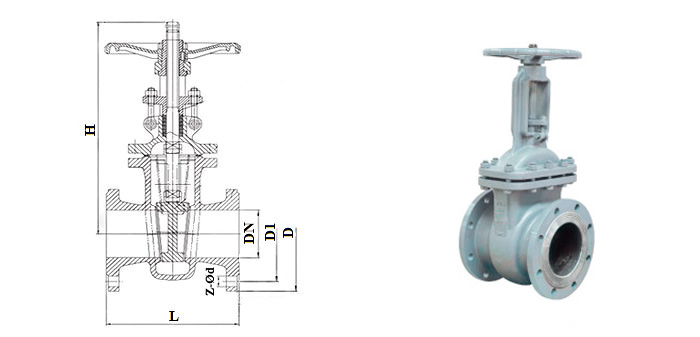

Задвижка стальная 30с41нж ручная фланцевая Premium Ру 16

Стальные литые задвижки 30с41нж с выдвижным шпинделем Ру 1,6 МПа (16 кгс/см²) используются в трубопроводных системах для перекрытия потока различных рабочих сред, таких как вода, пар, масла, нефтепродукты, а также других не агрессивных сред при температуре до 425°С. Задвижки 30с41нж широко распространены благодаря возможности работы с большим спектром рабочих сред и сравнительно низкой цене.

Маркировка

• 30 – обозначает тип изделия (задвижка).
• с – указывает на материал изготовления корпуса (сталь).
• 41 – код модели согласно номенклатуре.
• нж – означает, что уплотнение выполнено из нержавеющей стали.

Конструктивные особенности и основные элементы

Корпус: Изготавливается методом литья из углеродистой стали. Литой корпус гарантирует достаточную механическую прочность и устойчивость к коррозии при использовании с неагрессивными рабочими средами.

Затвор: Выполнен в двухдисковом исполнении.

Уплотнительные поверхности: Для обеспечения герметичности используются уплотнительные кольца, выполненные из нержавеющей стали.

Шпиндель и маховик: Маховик передаёт вращательное движение через шпиндель, который преобразует его в поступательное перемещение затвора.

Фланцевое исполнение: Благодаря фланцевому соединению, монтаж производится без сварочных работ, что позволяет легко устанавливать и демонстрировать изделие, а также проводить его обслуживание.

Области применения

1. Нефтепроводы и газопроводы. Задвижка 30с41нж широко применяется в нефтегазовом секторе для транспортировки нефти, нефтепродуктов и природного газа. Именно в этих системах гарантируется полное перекрытие потока, что имеет решающее значение для обеспечения безопасности и предотвращения утечек.
2. Системы водоснабжения и паровые линии. Кроме нефтяного сектора, задвижка используется при работе с горячей и холодной водой, а также при транспортировке пара, благодаря своей высокой температурной устойчивости (рабочий диапазон от –40°С до +425°С).
3. Промышленные установки. Применение задвижки 30с41нж возможно в различных зданиях и на хозяйственных объектах, где требуется надёжное и долговечное запирающее устройство.
