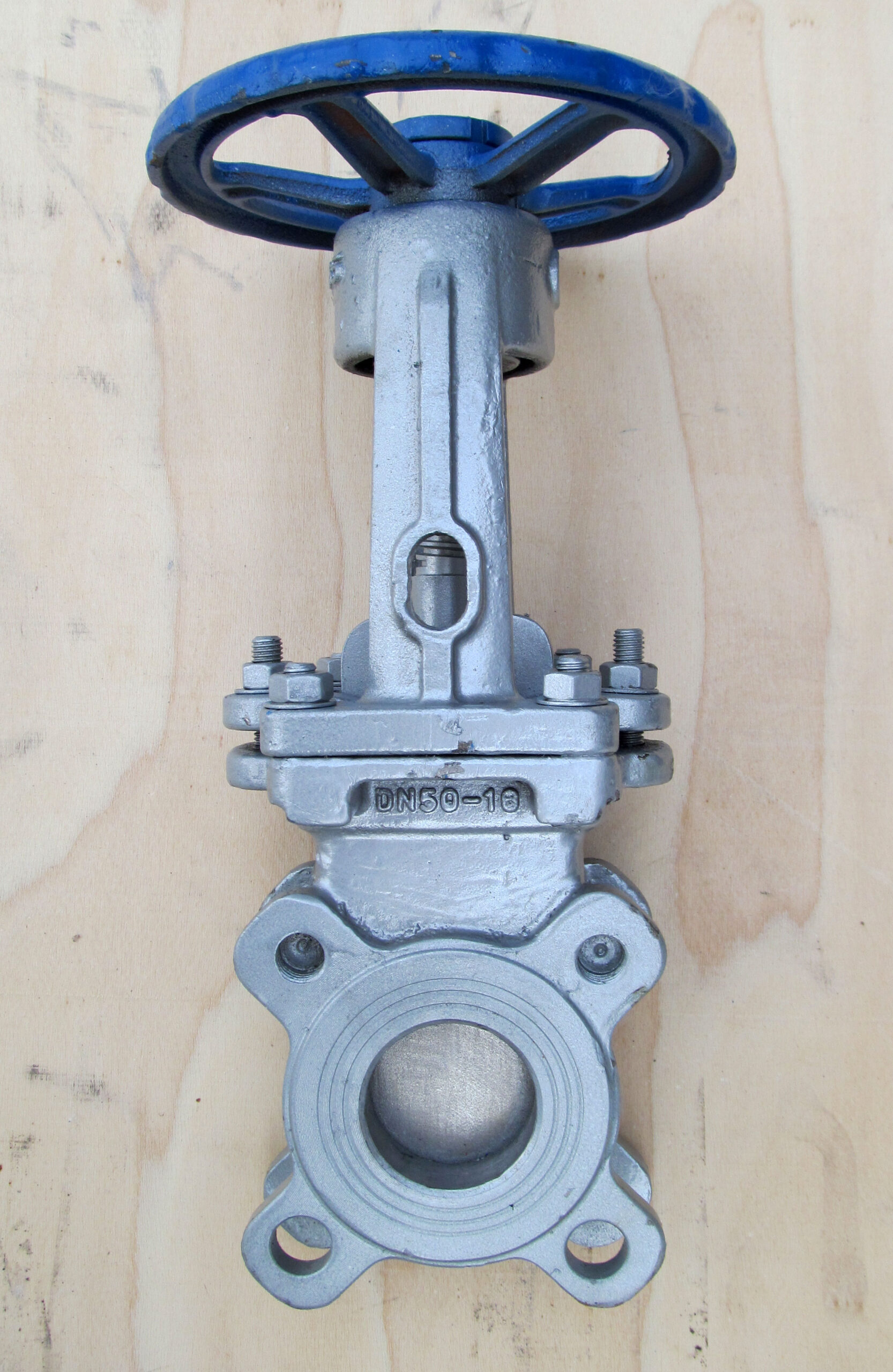

Задвижка шиберная стальная ручная межфланцевая Ру 16
| Условный диаметр | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг |
|---|---|---|---|---|
| Ду 50 | 4235,00 | 10 | 0 | 8,5 |
| Ду 65 | 4719,00 | 0 | 0 | 10,7 |
| Ду 80 | 5082,00 | 3 | 0 | 13,0 |
| Ду 100 | 6655,00 | 0 | 0 | 15,0 |
| Ду 150 | 10890,00 | 0 | 0 | 31,0 |
| Ду 200 | 18150,00 | 0 | 0 | 40,7 |
| Ду 250 | 30250,00 | 4 | 0 | 70,0 |
| Ду 300 | 42350,00 | 0 | 0 | 107,0 |
| Ду 350 | 66550,00 | 0 | 0 | 129,0 |
| Ду 400 | 84700,00 | 0 | 0 | 215,0 |
У шиберных задвижек запирающий элемент выполнен в виде пластины, способной разрезать включения в жидкости, протекающей внутри тела задвижки. Основное применение шиберных задвижек: фекальные стоки, целлюлозно-бумажные, нефтегаз и др. Используются в основном для полного закрытия или открытия движения среды, иногда возможно использование для регулирования потока.

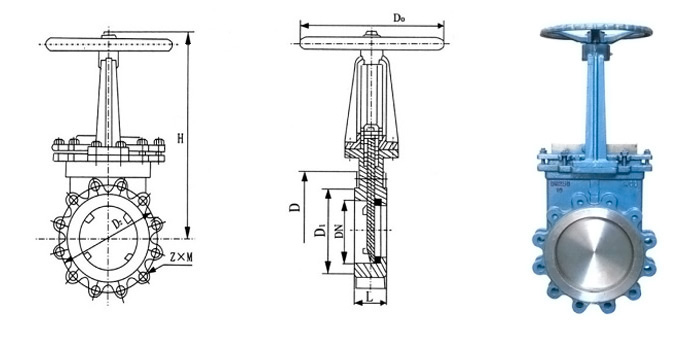

| DN | L | D | D1 | H | Z-Ød |
|---|---|---|---|---|---|
| 50 | 48 | 165 | 125 | 285 | 4-16 |
| 65 | 48 | 185 | 145 | 298 | 4-16 |
| 80 | 50 | 200 | 160 | 315 | 8-16 |
| 100 | 50 | 220 | 180 | 365 | 8-16 |
| 150 | 57 | 285 | 240 | 475 | 8-20 |
| 200 | 70 | 340 | 295 | 540 | 12-20 |
| 250 | 70 | 405 | 355 | 630 | 12-24 |
| 300 | 76 | 460 | 410 | 780 | 12-24 |
| 350 | 76 | 520 | 470 | 885 | 16-24 |
| 400 | 89 | 580 | 525 | 990 | 16-27 |
| Наименование параметра | Показатель |
|---|---|
| Условное давление Ру, МПа (кгс/см²) | 1,6 (16) |
| Тип присоединения | фланцевый |
| Рабочая среда | пульпа, неочищенные стоки |
| Максимальная температура рабочей среды, °С | 120 |
| Класс герметичности | A |
| Испытание на прочность корпуса, МПа | 2.4 |
| Испытание на герметичность затвора, МПа | 1.8 |
| Наименование | Материал |
|---|---|
| Корпус, диск | Сталь 25Л |
| Шток | Сталь 20Х13 |
| Диск | Сталь 08Х18Н10 |
| Уплотнение | Сталь 08Х18Н10 |
