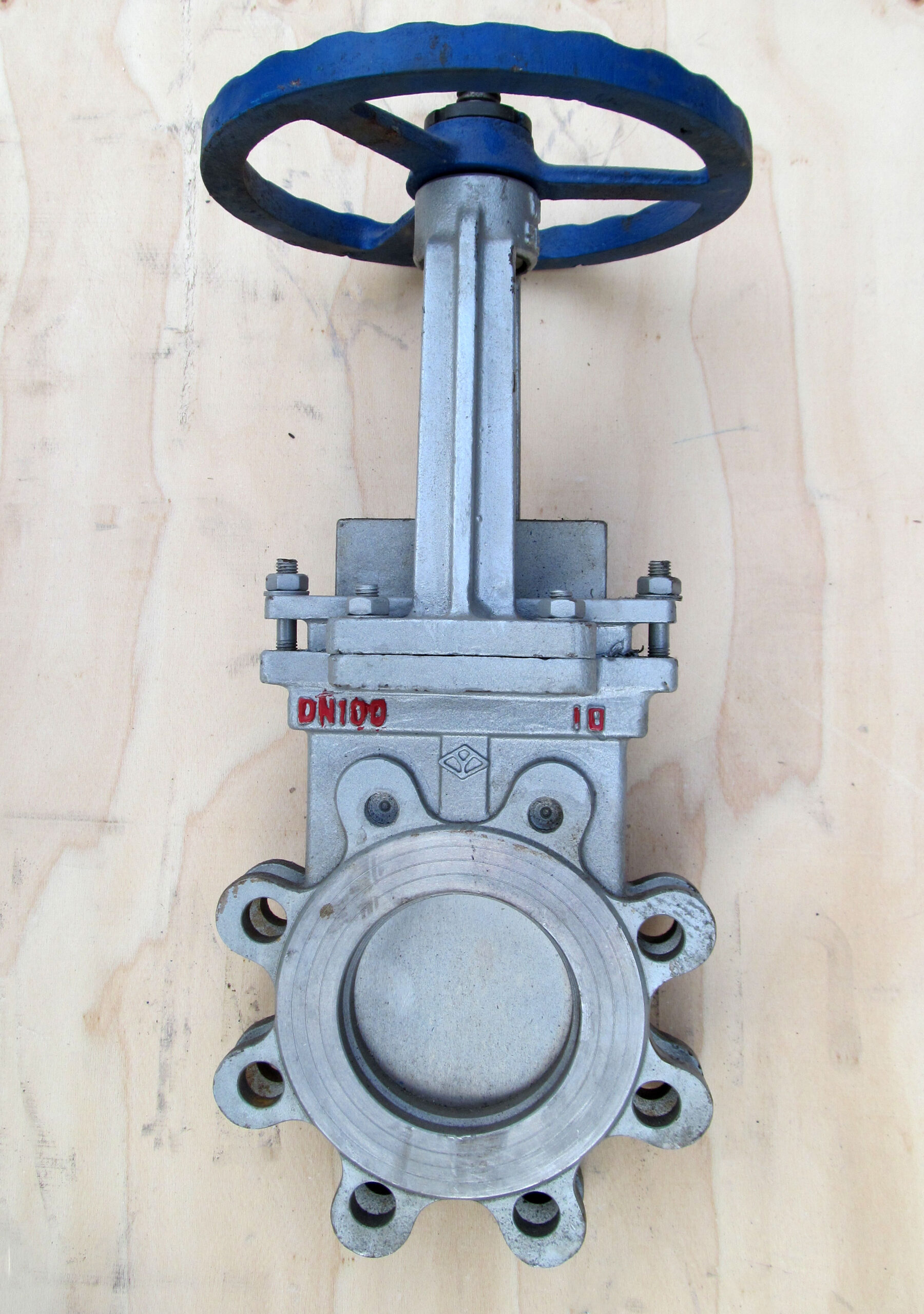

Задвижка шиберная стальная ручная межфланцевая Ру 10
| Условный диаметр | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг |
|---|---|---|---|---|
| Ду 50 | 4235,00 | 0 | 0 | 8,0 |
| Ду 65 | 4719,00 | 0 | 0 | 10,0 |
| Ду 80 | 5082,00 | 0 | 0 | 12,0 |
| Ду 100 | 6655,00 | 13 | 0 | 14,0 |
| Ду 150 | 10890,00 | 7 | 0 | 29,0 |
| Ду 200 | 18150,00 | 10 | 0 | 38,0 |
| Ду 250 | 30250,00 | 0 | 0 | 66,0 |
| Ду 300 | 42350,00 | 2 | 0 | 100,0 |
| Ду 350 | 66550,00 | 0 | 0 | 119,0 |
| Ду 400 | 84700,00 | 0 | 0 | 195,0 |
У шиберных задвижек запирающий элемент выполнен в виде пластины, способной разрезать включения в жидкости, протекающей внутри тела задвижки. Основное применение шиберных задвижек: фекальные стоки, целлюлозно-бумажные, нефтегаз и др. Используются в основном для полного закрытия или открытия движения среды, иногда возможно использование для регулирования потока.

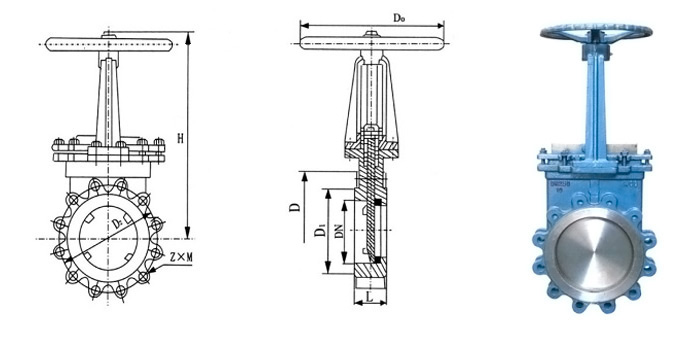

| DN | L | D | D1 | H | Z-Ød |
|---|---|---|---|---|---|
| 50 | 48 | 160 | 125 | 285 | 4-16 |
| 65 | 48 | 180 | 145 | 298 | 4-16 |
| 80 | 50 | 195 | 160 | 315 | 4-16 |
| 100 | 50 | 215 | 180 | 365 | 8-16 |
| 150 | 57 | 280 | 240 | 475 | 8-20 |
| 200 | 70 | 335 | 295 | 540 | 8-20 |
| 250 | 70 | 390 | 350 | 630 | 12-20 |
| 300 | 76 | 440 | 400 | 780 | 12-20 |
| 350 | 76 | 500 | 460 | 885 | 16-20 |
| 400 | 89 | 565 | 515 | 990 | 16-22 |
| Наименование параметра | Показатель |
|---|---|
| Условное давление Ру, МПа (кгс/см²) | 1,0 (10) |
| Тип присоединения | фланцевый |
| Рабочая среда | пульпа, неочищенные стоки |
| Максимальная температура рабочей среды, °С | 120 |
| Класс герметичности | A |
| Испытание на прочность корпуса, МПа | 1.5 |
| Испытание на герметичность затвора, МПа | 1.1 |
| Наименование | Материал |
|---|---|
| Корпус, диск | Сталь 25Л |
| Шток | Сталь 20Х13 |
| Диск | Сталь 08Х18Н10 |
| Уплотнение | Сталь 08Х18Н10 |
