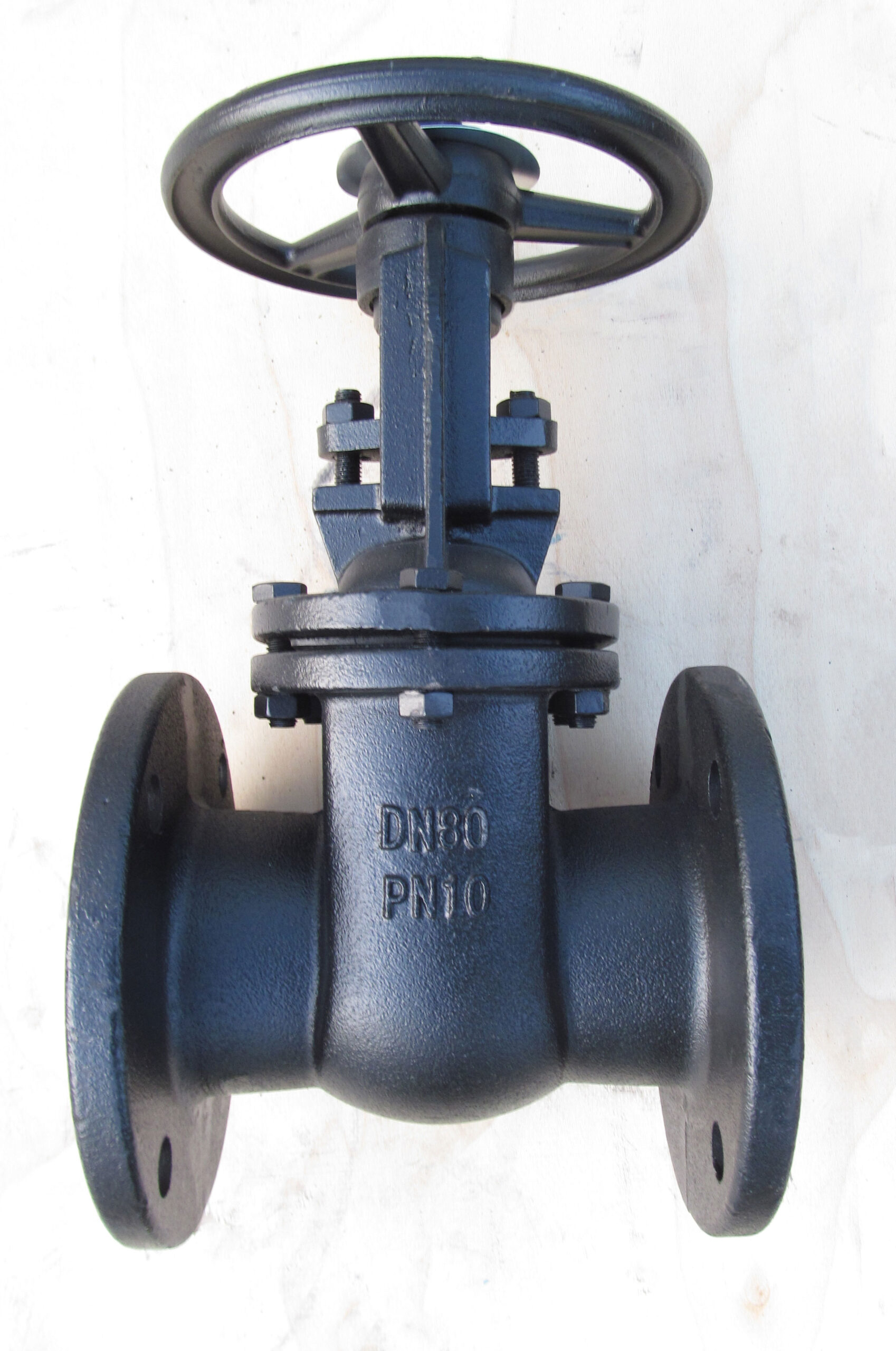

Задвижка чугунная 30ч6бр ручная фланцевая Ру 10
| Условный диаметр | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг |
|---|---|---|---|---|
| Ду 50 | 1485,00 | 157 | 0 | 10,7 |
| Ду 80 | 2310,00 | 162 | 0 | 17,0 |
| Ду 100 | 3080,00 | 223 | 0 | 20,5 |
| Ду 125 | 5280,00 | 1 | 0 | 38,7 |
| Ду 150 | 5940,00 | 100 | 0 | 45,5 |
| Ду 200 | 10428,00 | 50 | 0 | 64,0 |
| Ду 250 | 16950,00 | 38 | 0 | 126,0 |
| Ду 300 | 23800,00 | 27 | 0 | 176,0 |
| Ду 350 | 44500,00 | 6 | 0 | 285,0 |
| Ду 400 | 58800,00 | 1 | 0 | 445,0 |
| Ду 500 | 99000,00 | 0 | 0 | 804,0 |
Чугунные параллельные задвижки 30ч6бр с выдвижным шпинделем на Ру 1,0 МПа. Устанавливаются на трубопроводах, транспортирующих воду или пар при температуре до 225°С. К трубопроводу присоединяются при помощи фланцев. Задвижки могут быть установлены на трубопроводе в любом рабочем положении, кроме положения маховика вниз.

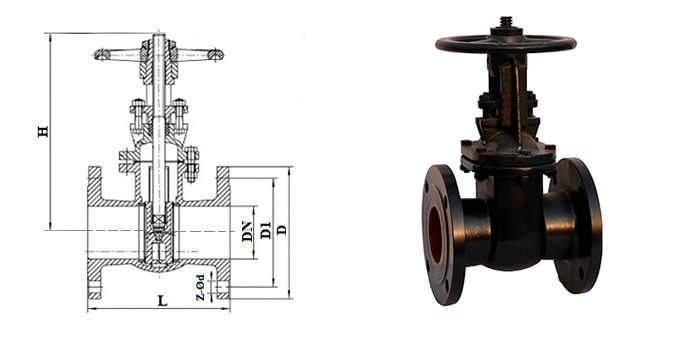

| DN | L | D | D1 | H | Z-Ød |
|---|---|---|---|---|---|
| 50 | 180 | 160 | 125 | 239 | 4-18 |
| 80 | 210 | 195 | 160 | 293 | 4-18 |
| 100 | 230 | 215 | 180 | 326 | 8-18 |
| 125 | 255 | 245 | 210 | 434 | 8-18 |
| 150 | 280 | 280 | 240 | 466 | 8-23 |
| 200 | 330 | 340 | 295 | 628 | 8-23 |
| 250 | 450 | 395 | 350 | 735 | 12-23 |
| 300 | 500 | 445 | 400 | 8625 | 12-23 |
| 350 | 550 | 515 | 460 | 1120 | 16-23 |
| 400 | 600 | 565 | 515 | 1250 | 16-27 |
| 500 | 700 | 670 | 625 | 1537 | 20-27 |
| Наименование параметра | Показатель |
|---|---|
| Условное давление Ру, МПа (кгс/см²) | 1,0 (10) |
| Тип присоединения | фланцевый |
| Рабочая среда | вода, пар |
| Максимальная температура рабочей среды, °С | 200 |
| Класс герметичности | B |
| Испытание на прочность корпуса, МПа | 1.5 |
| Испытание на герметичность затвора, МПа | 1.1 |
| Наименование | Материал |
|---|---|
| Корпус | Чугун |
| Уплотнение | Латунь (бронза) |
| Крышка | Чугун |
| Шток | Cталь 20Х13 (Сталь 25л ) |
| Затвор | Чугун |
