Условный диаметр | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг |
---|---|---|---|---|
Ду 50 | 2904,00 | 3 | 0 | 5,0 |
Ду 80 | 4950,00 | 7 | 0 | 10,0 |
Ду 100 | 6204,00 | 14 | 0 | 13,0 |
Ду 150 | 13002,00 | 30 | 0 | 26,0 |
Ду 200 | 21780,00 | 21 | 0 | 58,0 |

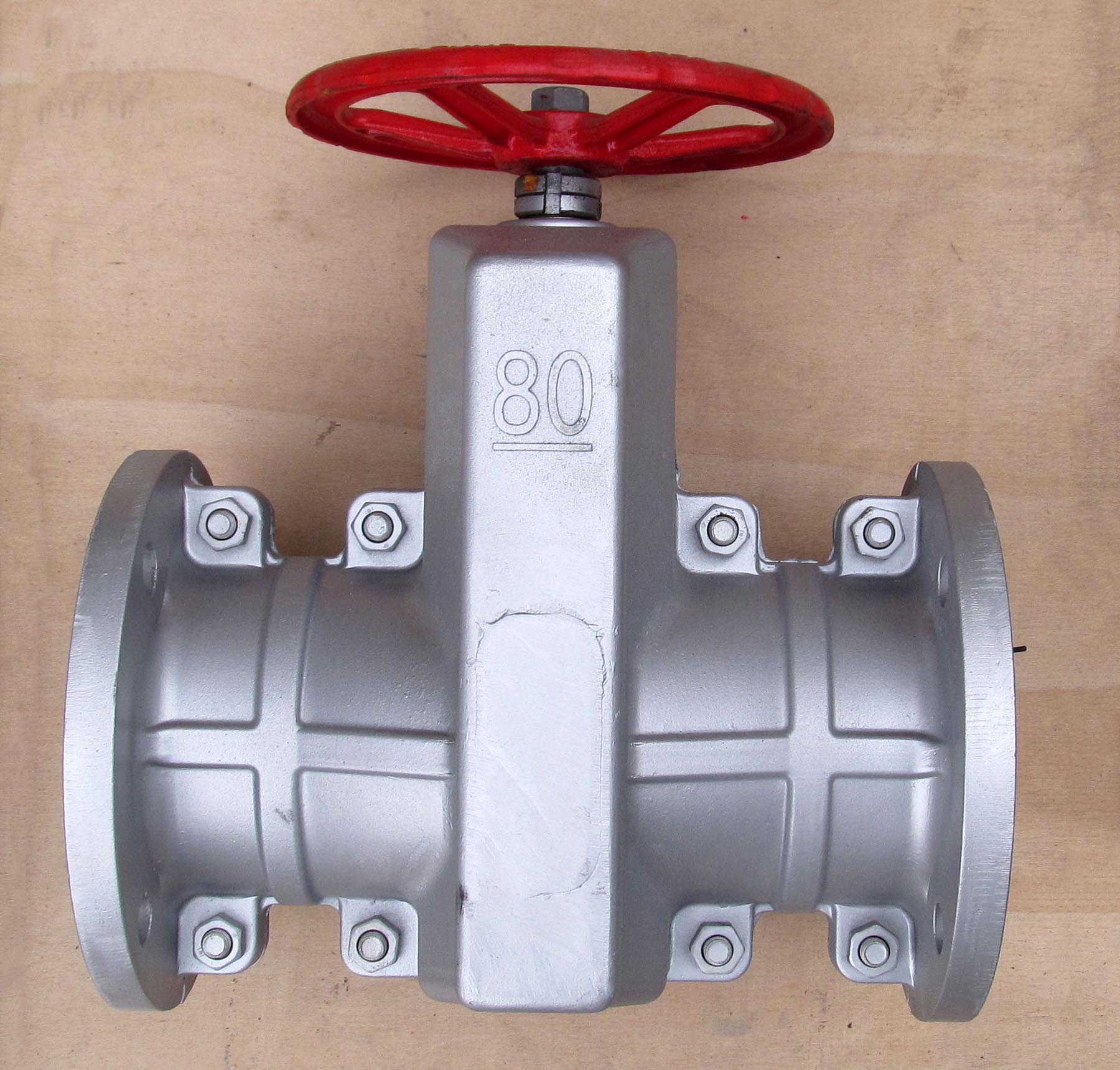

Алюминиевые задвижки 33а17р применяются на трубопроводах при транспортировке пульпы, абразивов, минеральных масел, нефтепродуктов.

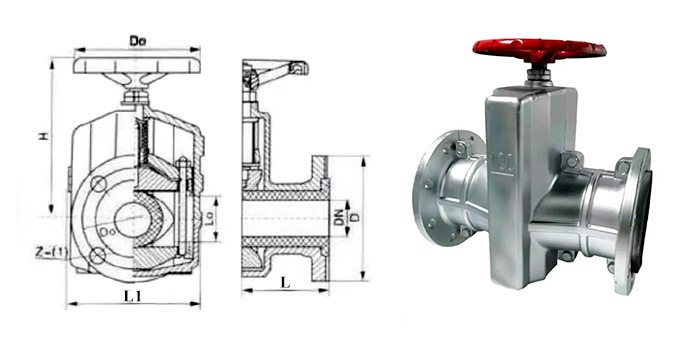

DN | L | D | D1 | H | Z-Ød |
---|---|---|---|---|---|
50 | 210 | 160 | 125 | 205 | 4-18 |
80 | 300 | 196 | 160 | 241 | 4-18 |
100 | 350 | 215 | 180 | 301 | 8-18 |
150 | 500 | 280 | 240 | 405 | 8-23 |
200 | 650 | 335 | 295 | 545 | 8-23 |
Наименование параметра | Показатель |
---|---|
Условное давление Ру, МПа (кгс/см²) | 1,0 (10) |
Тип присоединения | фланцевый |
Рабочая среда | нефтепродукты, минеральные масла, пульпа, абразивы |
Максимальная температура рабочей среды, °С | 90 |
Класс герметичности | A |
Испытание на прочность корпуса, МПа | 1.5 |
Испытание на герметичность затвора, МПа | 1.1 |
Наименование | Материал |
---|---|
Корпус | Алюминиевый сплав |
Патрубок (рукав) | Резина |
Шток | Cталь 20Х13(Сталь 25л ) |
Траверса | Чугун |
Скоба | Чугун с шаровидным графитом |
Маховик | Чугун |
