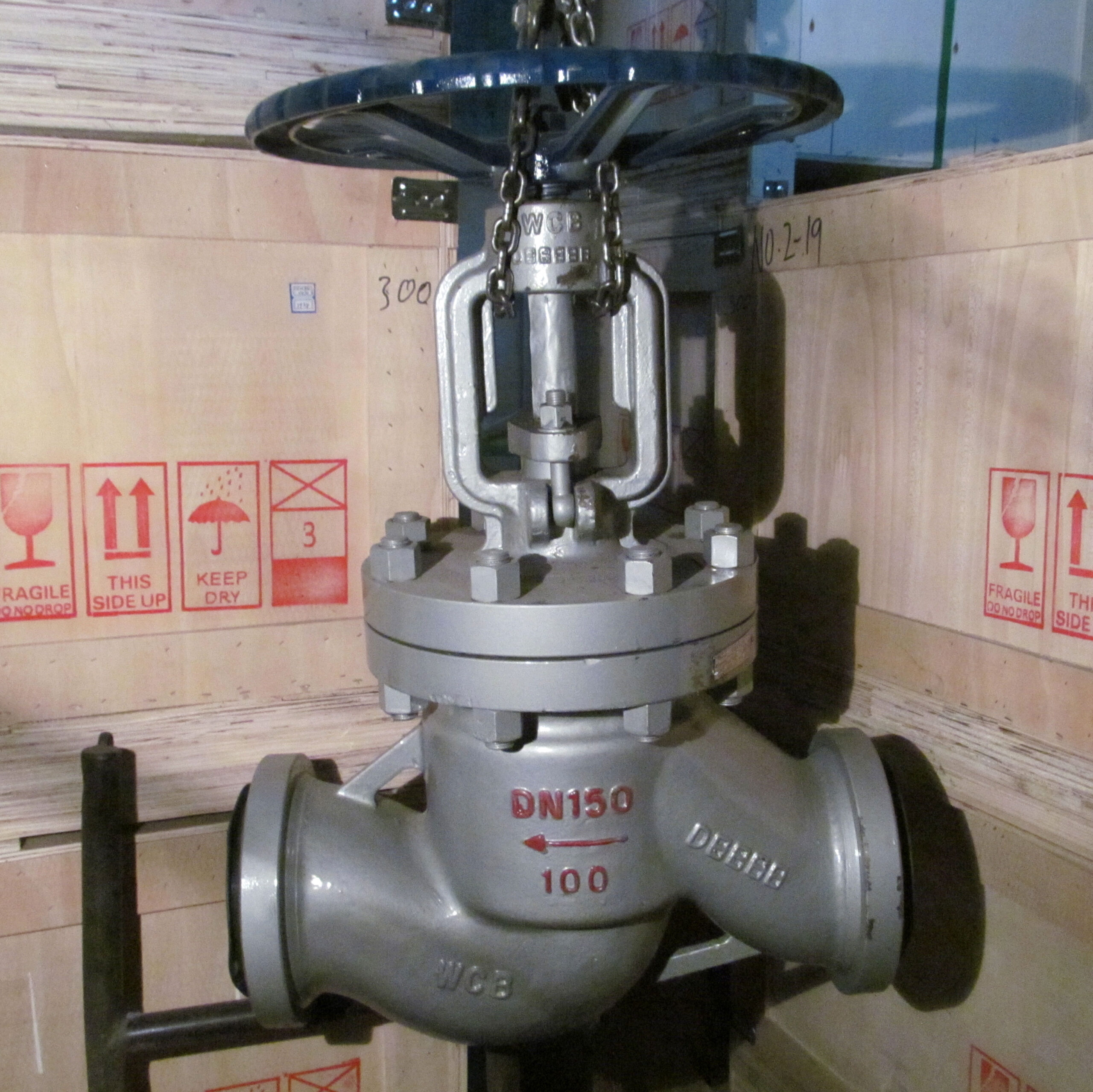

Вентиль стальной литой под приварку Ру 100
| Условный диаметр | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг |
|---|---|---|---|---|
| Ду 65 | 12000,00 | 5 | 0 | 55,0 |
| Ду 80 | 16000,00 | 6 | 0 | 62,0 |
| Ду 100 | 22000,00 | 4 | 0 | 105,0 |
| Ду 150 | 45000,00 | 3 | 0 | 205,0 |
Стальные литые вентили на Ру 10,0 МПа (100 кгс/см2) предназначены для установки в качестве запорного механизма на трубопроводах высокого давления. Максимальная температура рабочей среды составляет 425°С. К трубопроводу присоединяются сваркой.
| DN | L |
|---|---|
| 65 | 340 |
| 80 | 380 |
| 100 | 430 |
| 150 | 550 |
| Наименование параметра | Показатель |
|---|---|
| Условное давление Ру, МПа (кгс/см²) | 10,0 (100) |
| Тип присоединения | сварной |
| Рабочая среда | вода, пар, нефтепродукты |
| Максимальная температура рабочей среды, °С | 425 |
| Класс герметичности | A |
| Испытание на прочность корпуса, МПа | 15 |
| Испытание на герметичность затвора, МПа | 11 |
| Наименование | Материал |
|---|---|
| Корпус | ASTM A216 WCB |
| Диск | ASTM A105+13Cr |
| Уплотнительная шайба | ASTM A276 410 |
| Тарелка | ASTM A276 410 |
| Шпиндель | ASTM A182 F6a |
| Уплотнительная шайба | 304+ Graphite |
| Крышка | ASTM A216 WCB |
| Болт и гайка | ASTM A193 B7 |
| Набивка | Flexible Graphite |
| Стержень | ASTM A216 410 |
| Сальник | ASTM A216 410 |
| Фланец сальника | ASTM A216 WCB |
| Болт с проушиной и гайка | ASTM A193 B7 |
| Гайка шпинделя | Bronze |
| Маховик | Ductile Iron |
| Уплотнительная шайба | ASTM A276 410 |
| Гайка | A29 1045 |
