Вентиль стальной кованый под приварку Tmax 425°С Ру 100
| Условный диаметр | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг |
|---|---|---|---|---|
| Ду 10 | 902,00 | 18 | 0 | 1,2 |
| Ду 15 | 957,00 | 34 | 0 | 1,7 |
| Ду 20 | 1166,00 | 32 | 0 | 2,9 |
| Ду 25 | 1760,00 | 55 | 0 | 3,5 |
| Ду 32 | 2420,00 | 56 | 0 | 7,1 |
| Ду 40 | 3388,00 | 60 | 0 | 6,8 |
| Ду 50 | 4417,00 | 33 | 0 | 11,3 |

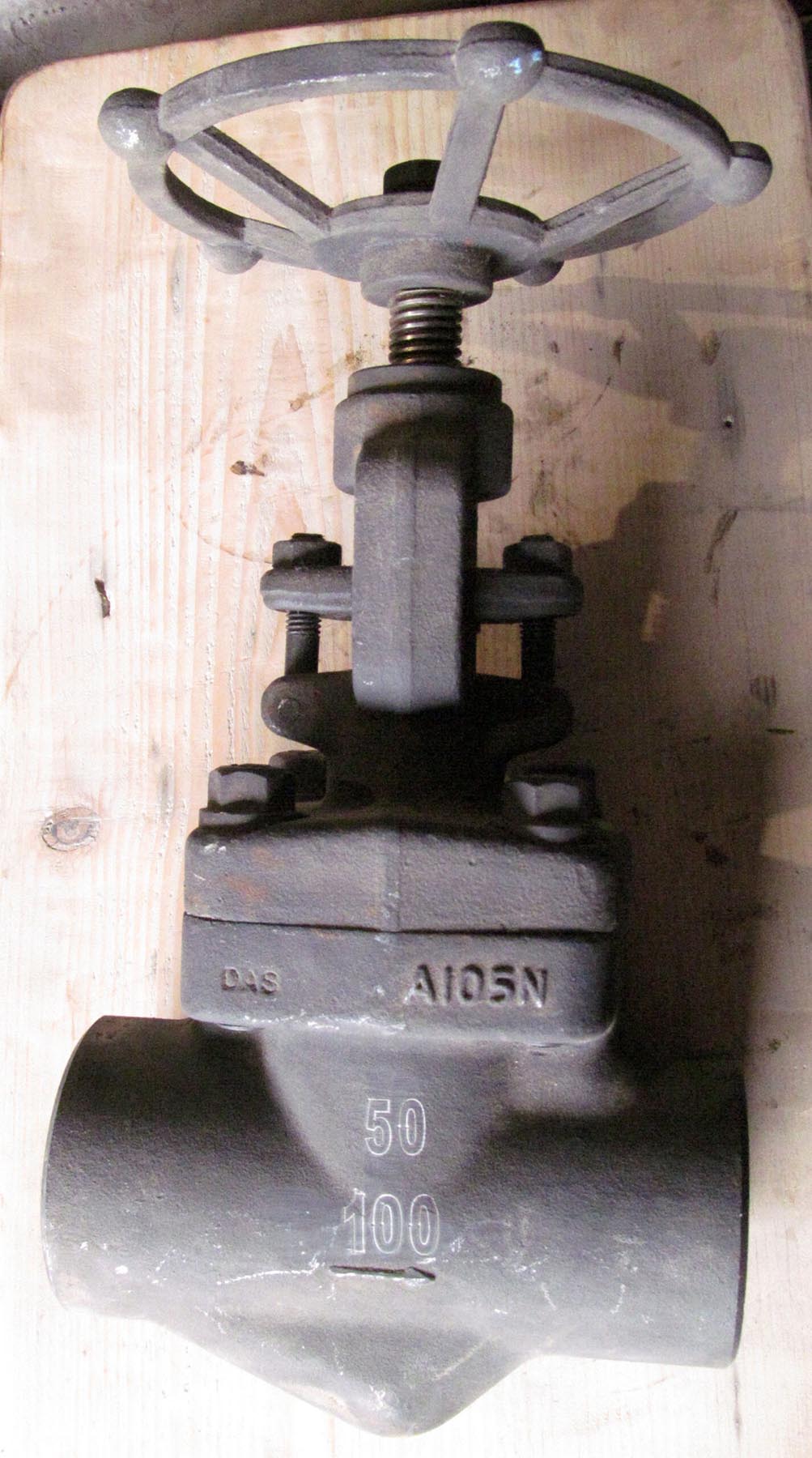

Стальные кованые вентили Ру 10,0 МПа (100 кгс/см2) предназначены для установки в качестве запорного механизма на трубопроводах высокого давления. Корпус данных вентилей изготавливается из стали A105(A105N). Максимальная температура рабочей среды составляет 425°С. К трубопроводу присоединяются сваркой.
Преимущества стальных кованых вентилей Ру 100
- Устойчивость к высоким давлениям: Благодаря конструкции и качеству материала такие вентили выдерживают значительные нагрузки.
- Долговечность: Длительный срок службы даже при эксплуатации в сложных условиях.
- Герметичность: Обеспечение надежного перекрытия потока рабочей среды.
Применение стальных кованых вентилей Ру 100
- На трубопроводах высокого давления для транспортировки жидкостей или газов;
- В системах охлаждения или нагрева;
- На объектах энергетики для управления потоками пара или горячей воды;
- В нефтегазовой отрасли для транспортировки нефти, газа или их производных.

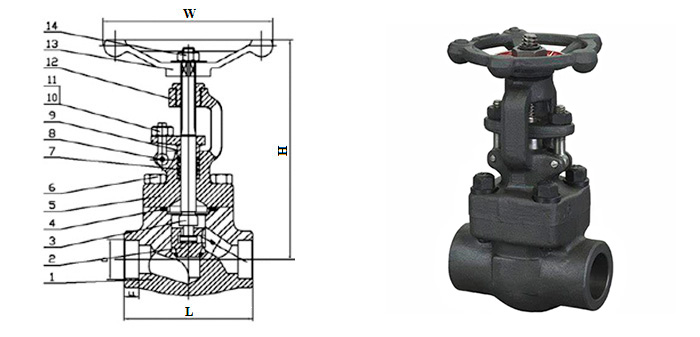

| DN | L | H |
|---|---|---|
| 10 | 79 | 166 |
| 15 | 79 | 166 |
| 20 | 92 | 171 |
| 25 | 111 | 207 |
| 32 | 120 | 240 |
| 40 | 152 | 258 |
| 50 | 172 | 330 |
| Наименование параметра | Показатель |
|---|---|
| Условное давление Ру, МПа (кгс/см²) | 10,0 (100) |
| Тип присоединения | сварной |
| Рабочая среда | вода, пар, нефтепродукты |
| Максимальная температура рабочей среды, °С | 425 |
| Класс герметичности | A |
| Испытание на прочность корпуса, МПа | 15 |
| Испытание на герметичность затвора, МПа | 11 |
| Наименование | Материал |
|---|---|
| Корпус | A105N |
| Диск | A 182 F6A |
| Шток | A 182 F6A |
| Прокладка | Гофрированная нержавеющая сталь + графит |
| Крышка | A105N |
| Болт крышки | A193 B7 |
| Уплотнение штока | Графит |
| Штифт | A276 420 A276 410 |
| Сальник | A276 420 A276 410 |
| Болт сальника | A193 B7 |
| Гайка | A194 2H |
| Маховик | A197 |
