Вентиль 15ч93эм чугунный мембранный эмалированный Ру 10
| Условный диаметр | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг |
|---|---|---|---|---|
| Ду 15 | 2398,00 | 0 | 0 | 3,3 |
| Ду 20 | 2662,00 | 1 | 0 | 5,4 |
| Ду 25 | 3328,00 | 13 | 0 | 5,9 |
| Ду 32 | 3993,00 | 5 | 0 | 8,8 |
| Ду 40 | 5324,00 | 1 | 0 | 9,9 |
| Ду 50 | 6655,00 | 0 | 0 | 15,1 |
| Ду 80 | 11314,00 | 16 | 0 | 28,5 |
| Ду 100 | 17567,00 | 15 | 0 | 33,5 |
| Ду 150 | 40997,00 | 0 | 0 | 83,0 |
Чугунные вентили 15ч93эм (15ч94эм, 15ч95эм) предназначены для агрессивных сред при температуре от -15 до +120 °С. К трубопроводу присоединяются при помощи фланцев. Рабочая среда подается под мембрану (дифрагму). Корпусные детали изготавливаются из чугуна. Внутренняя поверхность корпуса и уплотнительные поверхности фланцев покрываются кислотостойкой эмалью. Мембрана выполняется из фторопласта или кислотостойкой резины.

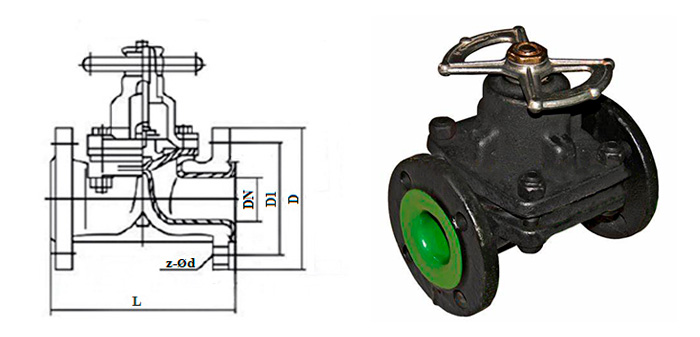

| DN | L | D | D1 |
|---|---|---|---|
| 15 | 125 | 95 | 65 |
| 20 | 135 | 105 | 75 |
| 25 | 145 | 115 | 85 |
| 32 | 160 | 135 | 100 |
| 40 | 180 | 145 | 110 |
| 50 | 210 | 160 | 125 |
| 80 | 300 | 195 | 160 |
| 100 | 350 | 215 | 180 |
| 150 | 460 | 280 | 240 |
| Наименование параметра | Показатель |
|---|---|
| Условное давление Ру, МПа (кгс/см²) | 1,0 (10) |
| Тип присоединения | фланцевый |
| Рабочая среда | кислота |
| Максимальная температура рабочей среды, °С | 120 |
| Класс герметичности | A |
| Испытание на прочность корпуса, МПа | 1.5 |
| Испытание на герметичность затвора, МПа | 1.1 |
| Наименование | Материал |
|---|---|
| Крышка | Серый чугун |
| Шток | Углеродистая сталь |
| Диск | Сталь |
| Маховик | Серый чугун |
| Корпус | Серый чугун + эмаль |
| Диафрагма | Резина+фторопласт FEP(F46) |
