Кран шаровой 11с42п запорный стандартнопроходной Ру 16
| Условный диаметр | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг |
|---|---|---|---|---|
| Ду 65 | 2596,00 | 0 | 0 | 7,89 |
| Ду 80 | 3212,00 | 4 | 0 | 9,69 |
| Ду 100 | 4136,00 | 5 | 0 | 12,12 |
| Ду 125 | 7282,00 | 0 | 0 | 22,72 |
| Ду 150 | 7942,00 | 2 | 0 | 28,12 |

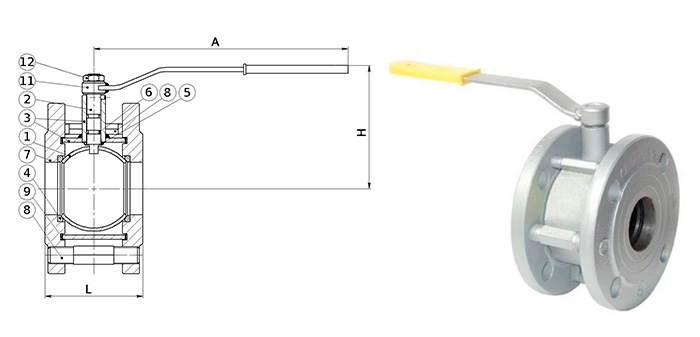

Шаровые краны 11с42п запорные стальные стандартнопроходные (выполнены с зауженым проходом) применяются на трубопроводах в качестве запорного устройства, полностью перекрывающего поток рабочей среды. Устройство и основные узлы кранов показаны на рисунке. Открытие производится поворотом рукоятки против часовой стрелки до упора.
Установочное положение кранов на трубопроводе – любое. Краны следует устанавливать на трубопроводе в местах, доступных для осмотра и обслуживания. Перед установкой кранов присоединительные патрубки трубопровода должны быть очищены от грязи, песка, окалины и др.
| DN | L | D | H |
|---|---|---|---|
| 65 | 99 | 50 | 115 |
| 80 | 125 | 65 | 155 |
| 100 | 125 | 80 | 155 |
| 125 | 170 | 100 | 195 |
| 150 | 170 | 100 | 195 |
| Наименование параметра | Показатель |
|---|---|
| Условное давление Ру, МПа (кгс/см²) | 1,6 (16) |
| Тип присоединения | фланцевый |
| Рабочая среда | вода, нефтепродукты, газ |
| Максимальная температура рабочей среды, °С | 150 |
| Класс герметичности | A |
| Наименование | Материал |
|---|---|
| Пробка шаровая | Сталь 08Х17 ГОСТ 5632 |
| Шток | Сталь 20Х13 ГОСТ 5632 |
| Патрубок, корпус | Сталь 20 ГОСТ 1050 |
| Уплотнительное кольцо шара | Фторопласт-Ф4К20 ГОСТ 10007 |
| Прокладка штока | Фторопласт-Ф4 ГОСТ 10007 |
| Уплотнительное кольцо штока | Фторсилоксан |
| Фланец | Сталь 3сп ГОСТ 535 |
| Шпилька | Сталь 10 ГОСТ 1050 |
| Уплотнение корпуса | Фторопласт-Ф4 ГОСТ 10007 |
| Штифт | Сталь 45Х ГОСТ 4543 |
| Рукоятка | Сталь 3 ГОСТ 103 |
| Гайка | ГОСТ 2526 |
