Кран шаровой 11с42п запорный полнопроходной Ру 16
| Условный диаметр | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг |
|---|---|---|---|---|
| Ду 25 | 1727,00 | 10 | 0 | 2,7 |
| Ду 32 | 1810,00 | 9 | 0 | 3,5 |
| Ду 40 | 2008,00 | 5 | 0 | 4,5 |
| Ду 50 | 2431,00 | 5 | 0 | 6,0 |
| Ду 65 | 3075,00 | 11 | 0 | 8,9 |
| Ду 80 | 3509,00 | 1 | 0 | 9,5 |
| Ду 100 | 6204,00 | 3 | 0 | 12,5 |

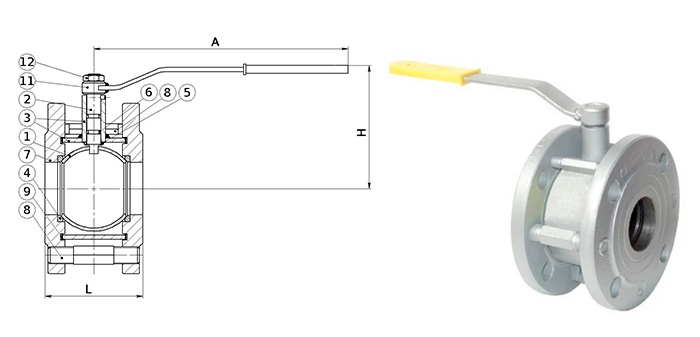

Шаровые краны 11с42п запорные стальные полнопроходные (диаметр прохода равен номинальному диаметру трубопровода) применяется на трубопроводах в качестве запорного устройства, полностью перекрывающего поток рабочей среды. Устройство и основные узлы кранов показаны на рисунке. Открытие производится поворотом рукоятки против часовой стрелки до упора.
Установочное положение кранов на трубопроводе – любое. Краны следует устанавливать на трубопроводе в местах, доступных для осмотра и обслуживания. Перед установкой кранов присоединительные патрубки трубопровода должны быть очищены от грязи, песка, окалины и др.
| DN | L | D | H |
|---|---|---|---|
| 25 | 66 | 25 | 80 |
| 32 | 73 | 32 | 86 |
| 40 | 84 | 40 | 110 |
| 50 | 93 | 50 | 118 |
| 65 | 119 | 65 | 141 |
| 80 | 125 | 80 | 151 |
| 100 | 170 | 100 | 179 |
| Наименование параметра | Показатель |
|---|---|
| Условное давление Ру, МПа (кгс/см²) | 1,6 (16) |
| Тип присоединения | фланцевый |
| Рабочая среда | вода, нефтепродукты, газ |
| Максимальная температура рабочей среды, °С | 150 |
| Класс герметичности | A |
| Наименование | Материал |
|---|---|
| Уплотнительное кольцо штока | Фторсилоксан |
| Фланец | Сталь 3сп ГОСТ 535 |
| Шпилька | Сталь 10 ГОСТ 1050 |
| Уплотнение корпуса | Фторопласт-Ф4 ГОСТ 10007 |
| Штифт | Сталь 45Х ГОСТ 4543 |
| Рукоятка | Сталь 3 ГОСТ 103 |
| Гайка | ГОСТ 2526 |
| Пробка шаровая | Сталь 08Х17 ГОСТ 5632 |
| Шток | Сталь 20Х13 ГОСТ 5632 |
| Патрубок, корпус | Сталь 20 ГОСТ 1050 |
| Уплотнительное кольцо шара | Фторопласт-Ф4К20 ГОСТ 10007 |
| Прокладка штока | Фторопласт-Ф4 ГОСТ 10007 |
