Кран шаровой 11с41п запорный стандартнопроходной Ру 16
| Условный диаметр | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг |
|---|---|---|---|---|
| Ду 65 | 3300,00 | 0 | 0 | 8,0 |
| Ду 100 | 5209,00 | 7 | 0 | 12,0 |
| Ду 125 | 8250,00 | 0 | 0 | 23,0 |
| Ду 150 | 9493,00 | 5 | 0 | 28,0 |

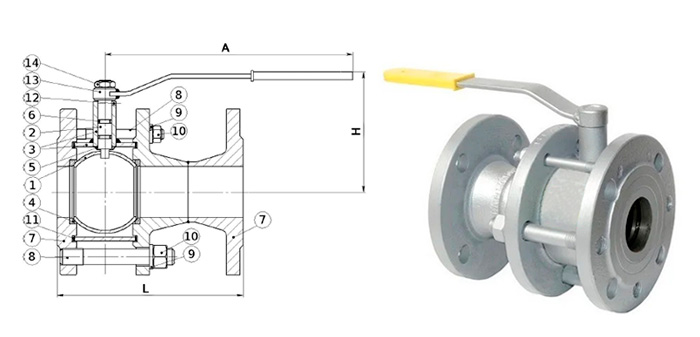

Шаровой кран 11с41п запорный стальной стандартнопроходной (выполнен с зауженым проходом) применяется на трубопроводах в качестве запорного устройства, полностью перекрывающего поток рабочей среды. Устройство и основные узлы крана показаны на рисунке. Открытие производится поворотом рукоятки против часовой стрелки до упора.
Установочное положение крана на трубопроводе – любое. Кран следует устанавливать на трубопроводе в местах, доступных для осмотра и обслуживания. Перед установкой крана присоединительные патрубки трубопровода должны быть очищены от грязи, песка, окалины и др.
| DN | L | D | H |
|---|---|---|---|
| 65 | 99 | 50 | 115 |
| 100 | 125 | 80 | 155 |
| 125 | 170 | 100 | 195 |
| 150 | 170 | 100 | 195 |
| Наименование параметра | Показатель |
|---|---|
| Условное давление Ру, МПа (кгс/см²) | 1,6 (16) |
| Тип присоединения | фланцевый |
| Рабочая среда | вода, нефтепродукты, газ |
| Максимальная температура рабочей среды, °С | 150 |
| Класс герметичности | A |
| Наименование | Материал |
|---|---|
| Пробка шаровая | Сталь 08Х17 ГОСТ 5632 |
| Шток | Сталь 20Х13 ГОСТ 5632 |
| Патрубок, корпус | Сталь 20 ГОСТ 1050 |
| Кольцо уплотнительное шара | Фторопласт-Ф4К20 ГОСТ 10007 |
| Прокладка штока | Фторопласт-Ф4 ГОСТ 10007 |
| Кольцо уплотнительное штока | Фторсилоксан |
| Фланец | Сталь 3сп ГОСТ 535 |
| Шпилька | Сталь 10 ГОСТ 1050 |
| Уплотнение корпуса | Фторопласт-Ф4 ГОСТ 10007 |
| Штифт | Сталь 45Х ГОСТ 4543 |
| Рукоятка | Сталь 3 ГОСТ 103 |
| Гайка | ГОСТ 2526 |
