Кран шаровой 11с39п1 цельносварной стандартнопроходной муфтовый Ру 25
| Условный диаметр | Дюймы | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг |
|---|---|---|---|---|---|
| Ду 15/10 | 1/2" | 820,00 | 0 | 0 | 0,49 |
| Ду 20/15 | 3/4" | 860,00 | 0 | 0 | 0,56 |
| Ду 32/25 | 1 1/4" | 1250,00 | 0 | 0 | 1,35 |
| Ду 40/32 | 1 1/2" | 1420,00 | 0 | 0 | 1,79 |
| Ду 65/50 | 2 1/2" | 1600,00 | 0 | 0 | 3,04 |
Шаровые стальные муфтовые цельносварные стандартнопроходные краны 11с39п1 предназначены для полного перекрытия питьевой и технической воды, пара, нефтепродуктов или природного газа в трубопроводах. Они широко используются в системах водоснабжения, тепловодоснабжения, газопроводах, а также в нефтехимической и химической промышленности.
Особенности конструкции крана 11с39п1
- Цельносварной корпус:
Корпус крана выполнен методом сварки без разъемных соединений, что обеспечивает высокую прочность и герметичность конструкции. Это особенно важно при работе с газами или жидкостями под высоким давлением. - Стандартнопроходная конструкция:
Выполнены с зауженым проходом. - Уплотнительные материалы из фторопласта (PTFE):
Использование фторопласта гарантирует устойчивость к высоким температурам и химическим воздействиям. - Простота установки и эксплуатации:
Кран оснащен внутренней резьбой с обеих сторон для быстрого монтажа на трубопроводе.
Стальные краны 11с39п1 являются альтернативой латунным шаровым кранам.

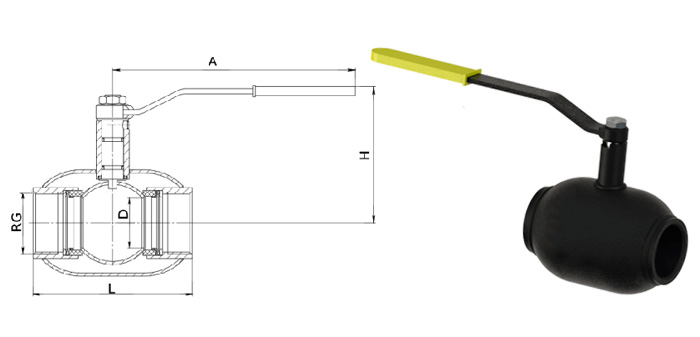

| DN | L | D | H |
|---|---|---|---|
| 15 | 85 | 10 | 68 |
| 20 | 110 | 15 | 72 |
| 32 | 130 | 25 | 80 |
| 40 | 140 | 32 | 86 |
| 65 | 190 | 50 | 115 |
| Наименование параметра | Показатель |
|---|---|
| Условное давление Ру, МПа (кгс/см²) | 2,5 (25) |
| Тип присоединения | муфтовый |
| Рабочая среда | вода, нефтепродукты, газ |
| Максимальная температура рабочей среды, °С | 180 |
| Наименование | Материал |
|---|---|
| Уплотнительное кольцо шара | Фторопласт - Ф4К20 ГОСТ 10007 |
| Втулка закрепительная | Сталь 08Х13 ГОСТ 5632 |
| Пружина тарельчатая | Сталь 65Г ГОСТ 14959 |
| Шайба опорная | Сталь 3 ГОСТ 103 |
| Уплотнение штока | Фторопласт - Ф4 ГОСТ 10007 |
| Уплотнительное кольцо штока | Фторсилоксан |
| Штифт | Сталь 45Х ГОСТ 4543 |
| Рукоятка | Сталь 3 ГОСТ 103 |
| Гайка | ГОСТ 2526 |
| Пробка шаровая | Сталь 12Х17 ГОСТ 5632 |
| Шток | Сталь 20Х13 ГОСТ 5632 |
| Патрубок, корпус | Сталь 20 ГОСТ 1050 |
