Кран шаровой 11с37п цельносварной полнопроходной под приварку Ру 40
| Условный диаметр | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг |
|---|---|---|---|---|
| Ду 15 | 891,00 | 5 | 0 | 0,6 |
| Ду 20 | 1001,00 | 10 | 0 | 0,8 |
| Ду 25 | 1089,00 | 5 | 0 | 0,9 |
| Ду 32 | 1216,00 | 10 | 0 | 1,4 |
| Ду 40 | 1386,00 | 15 | 0 | 1,8 |
| Ду 50 | 1777,00 | 5 | 0 | 2,9 |
Шаровые стальные цельносварные полнопроходные (диаметр прохода равен номинальному диаметру трубопровода) краны 11с37п применяется на трубопроводах в качестве запорного устройства, полностью перекрывающего поток рабочей среды. Соединительные патрубки крана позволяют приварить его непосредственно к трубопроводу, тем самым уменьшить стоимость монтажных работ. Установочное положение крана на трубопроводе – любое. Кран следует устанавливать на трубопроводе в местах, доступных для осмотра и обслуживания.

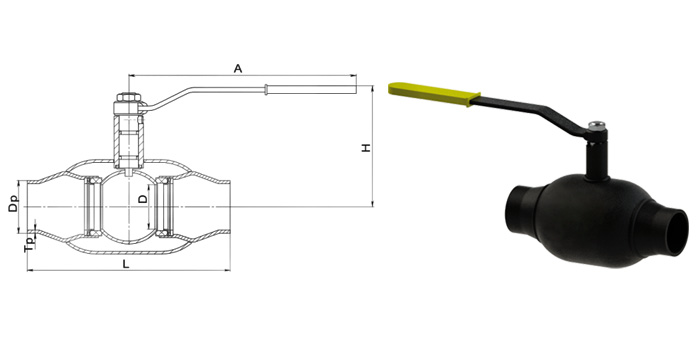

| DN | L | D | H |
|---|---|---|---|
| 15 | 130 | 15 | 71 |
| 20 | 130 | 20 | 76 |
| 25 | 140 | 25 | 80 |
| 32 | 160 | 32 | 86 |
| 40 | 180 | 40 | 113 |
| 50 | 210 | 50 | 131 |
| Наименование параметра | Показатель |
|---|---|
| Условное давление Ру, МПа (кгс/см²) | 4,0 (40) |
| Тип присоединения | сварной |
| Рабочая среда | вода, нефтепродукты, газ |
| Максимальная температура рабочей среды, °С | 150 |
| Класс герметичности | A |
| Наименование | Материал |
|---|---|
| Пробка шаровая | Сталь 12Х17 ГОСТ 5632 |
| Шток | Сталь 20Х13 ГОСТ 5632 |
| Патрубок, корпус | Сталь 20 ГОСТ 1050 |
| Уплотнительное кольцо шара | Фторопласт - Ф4К20 ГОСТ 10007 |
| Втулка закрепительная | Сталь 08Х13 ГОСТ 5632 |
| Пружина тарельчатая | Сталь 65Г ГОСТ 14959 |
| Шайба опорная | Сталь 3 ГОСТ 103 |
| Уплотнение штока | Фторопласт - Ф4 ГОСТ 10007 |
| Уплотнительное кольцо штока | Фторсилоксан |
| Штифт | Сталь 45Х ГОСТ 4543 |
| Рукоятка | Сталь 3 ГОСТ 103 |
| Гайка | ГОСТ 2526 |
