Кран шаровой 11с37п цельносварной полнопроходной под приварку Ру 25
| Условный диаметр | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг |
|---|---|---|---|---|
| Ду 65 | 2365,00 | 0 | 0 | 4,4 |
| Ду 80 | 3036,00 | 0 | 0 | 6,1 |
| Ду 100 | 5016,00 | 0 | 0 | 12,7 |
| Ду 125 | 7843,00 | 0 | 0 | 16,1 |
| Ду 150 | 12749,00 | 0 | 0 | 26,2 |
Шаровые стальные цельносварные полнопроходные (диаметр прохода равен номинальному диаметру трубопровода) краны 11с37п применяется на трубопроводах в качестве запорного устройства, полностью перекрывающего поток рабочей среды. Соединительные патрубки крана позволяют приварить его непосредственно к трубопроводу, тем самым уменьшить стоимость монтажных работ. Установочное положение крана на трубопроводе – любое. Кран следует устанавливать на трубопроводе в местах, доступных для осмотра и обслуживания.

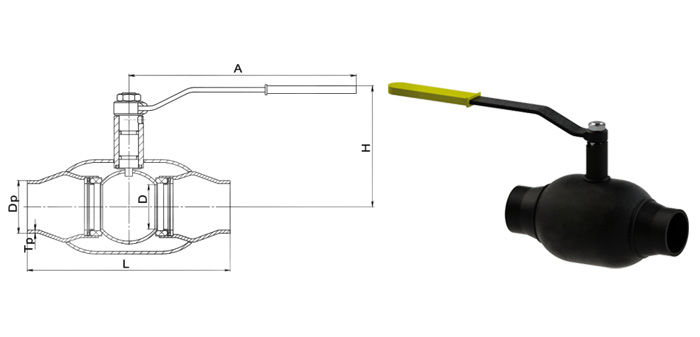

| DN | L | D | H |
|---|---|---|---|
| 65 | 250 | 65 | 141 |
| 80 | 260 | 80 | 154 |
| 100 | 300 | 100 | 177 |
| 125 | 325 | 125 | 190 |
| 150 | 400 | 150 | 258 |
| Наименование параметра | Показатель |
|---|---|
| Условное давление Ру, МПа (кгс/см²) | 2,5 (25) |
| Тип присоединения | сварной |
| Рабочая среда | вода, нефтепродукты, газ |
| Максимальная температура рабочей среды, °С | 150 |
| Класс герметичности | A |
| Наименование | Материал |
|---|---|
| Патрубок, корпус | Сталь 20 ГОСТ 1050 |
| Уплотнительное кольцо шара | Фторопласт - Ф4К20 ГОСТ 10007 |
| Втулка закрепительная | Сталь 08Х13 ГОСТ 5632 |
| Пружина тарельчатая | Сталь 65Г ГОСТ 14959 |
| Шайба опорная | Сталь 3 ГОСТ 103 |
| Уплотнение штока | Фторопласт - Ф4 ГОСТ 10007 |
| Уплотнительное кольцо штока | Фторсилоксан |
| Штифт | Сталь 45Х ГОСТ 4543 |
| Рукоятка | Сталь 3 ГОСТ 103 |
| Гайка | ГОСТ 2526 |
| Пробка шаровая | Сталь 12Х17 ГОСТ 5632 |
| Шток | Сталь 20Х13 ГОСТ 5632 |
