Кран шаровой 11с33п цельносварной стандартнопроходной Ру 16
| Условный диаметр | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг |
|---|---|---|---|---|
| Ду 50 | 2239,00 | 0 | 0 | 6,0 |
| Ду 65 | 2860,00 | 0 | 0 | 8,5 |
| Ду 80 | 3597,00 | 0 | 0 | 10,3 |
| Ду 100 | 4829,00 | 0 | 0 | 13,9 |
| Ду 125 | 8025,00 | 0 | 0 | 23,2 |
| Ду 150 | 10868,00 | 0 | 0 | 29,6 |
| Ду 200 | 18189,00 | 0 | 0 | 44,5 |
Шаровые стальные цельносварные стандартнопроходные (выполнены с зауженым проходом) фланцевые краны 11с33п применяется на трубопроводах в качестве запорного устройства, полностью перекрывающего поток рабочей среды.
Строительная длина и присоединительные размеры кранов 11с33п Ду 50, Ду 80, Ду 100 и Ду 150 соответствуют соответствуют строительной длине и присоединительным размерам задвижек 30ч6бр, 30ч6бк, 30с41нж.

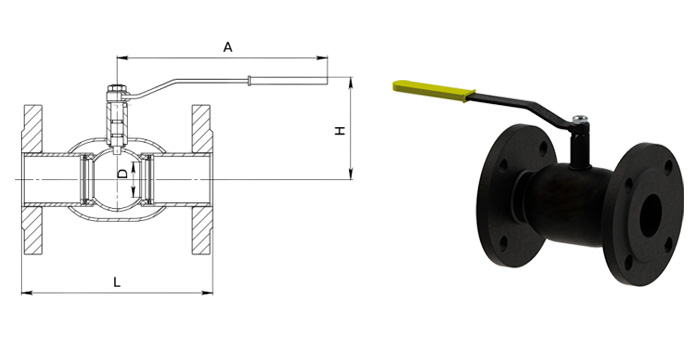

| DN | L | D | H |
|---|---|---|---|
| 50 | 180 | 40 | 113 |
| 65 | 190 | 50 | 131 |
| 80 | 210 | 65 | 141 |
| 100 | 230 | 80 | 154 |
| 125 | 350 | 100 | 177 |
| 150 | 350 | 125 | 190 |
| 200 | 400 | 150 | 259 |
| Наименование параметра | Показатель |
|---|---|
| Условное давление Ру, МПа (кгс/см²) | 1,6 (16) |
| Тип присоединения | фланцевый |
| Рабочая среда | вода, нефтепродукты, газ |
| Максимальная температура рабочей среды, °С | 150 |
| Класс герметичности | A |
| Наименование | Материал |
|---|---|
| Пробка шаровая | Сталь 12Х17 ГОСТ 5632 |
| Шток | Сталь 20Х13 ГОСТ 5632 |
| Патрубок, корпус | Сталь 20 ГОСТ 1050 |
| Уплотнительное кольцо шара | Фторопласт - Ф4К20 ГОСТ 10007 |
| Втулка закрепительная | Сталь 08Х13 ГОСТ 5632 |
| Пружина тарельчатая | Сталь 65Г ГОСТ 14959 |
| Шайба опорная | Сталь 3 ГОСТ 103 |
| Уплотнение штока | Фторопласт - Ф4 ГОСТ 10007 |
| Уплотнительное кольцо штока | Фторсилоксан |
| Штифт | Сталь 45Х ГОСТ 4543 |
| Фланец | Cталь 3сп ГОСТ 535 |
| Рукоятка | Сталь 3 ГОСТ 103 |
| Гайка | ГОСТ 2526 |
