Условный диаметр | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг |
---|---|---|---|---|
Ду 15 | 1997,00 | 58 | 0 | 2,1 |
Ду 20 | 2195,00 | 30 | 0 | 2,8 |
Ду 25 | 2596,00 | 41 | 0 | 3,68 |
Ду 32 | 3460,00 | 34 | 0 | 6,75 |
Ду 40 | 4395,00 | 24 | 0 | 7,2 |
Ду 50 | 5192,00 | 32 | 0 | 9,1 |
Ду 65 | 7453,00 | 10 | 0 | 12,68 |
Ду 80 | 9713,00 | 31 | 0 | 21,8 |
Ду 100 | 12243,00 | 18 | 0 | 20,3 |
Ду 125 | 19965,00 | 2 | 0 | 32,6 |
Ду 150 | 26818,00 | 4 | 0 | 46,4 |
Ду 200 | 43923,00 | 0 | 0 | 80,0 |

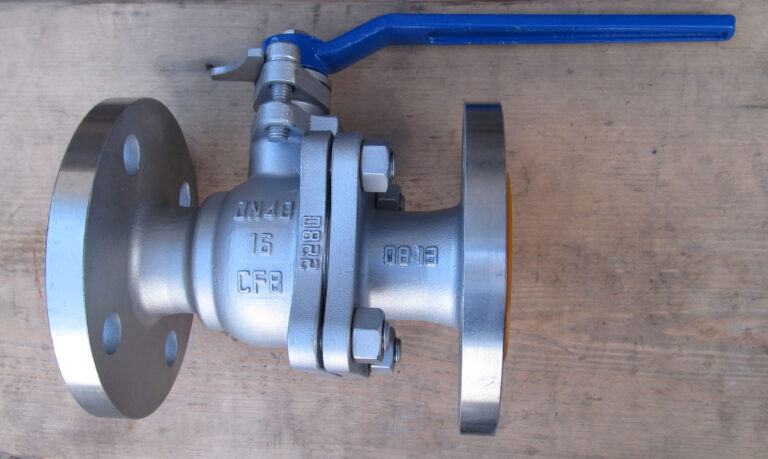

Нержавеющие полнопроходные шаровые краны 11нж2фт фланцевые на Ру 1,6 МПа (16 кг/см2) изготовлены из высококачественной нержавеющей стали 08Х18Н10 (CF8), известной своей исключительной прочностью и устойчивостью к коррозии. Применяется в качестве запорного устройства на трубопроводах при транспортировке влажного природного газа, жидких и газообразных нефтепродуктов с содержанием сероводорода до 0,1%, азотной кислоты и т.д. при температуре до 200°С. К трубопроводу присоединяются при помощи фланцев. Эти фланцевые шаровые краны из нержавеющей стали идеально подходят для использования в химической, нефтехимической и других промышленных средах, где решающее значение имеют долговечность и надежность.

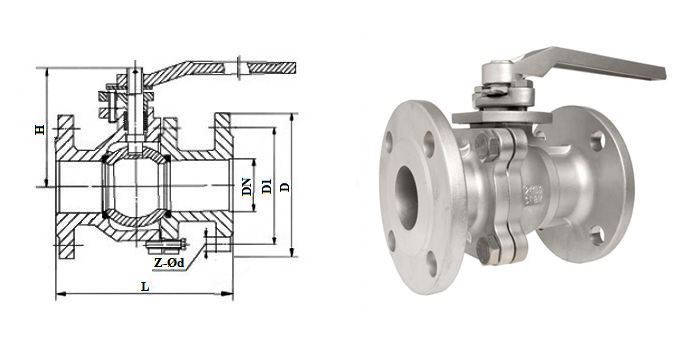

DN | L | D | D1 | H | Z-Ød |
---|---|---|---|---|---|
15 | 130 | 95 | 65 | 92 | 4-14 |
20 | 130 | 105 | 75 | 100 | 4-14 |
25 | 140 | 115 | 85 | 116 | 4-14 |
32 | 165 | 135 | 100 | 116 | 4-18 |
40 | 180 | 145 | 110 | 13 | 4-18 |
50 | 203 | 160 | 125 | 140 | 4-18 |
65 | 222 | 180 | 145 | 158 | 4-18 |
80 | 241 | 195 | 160 | 182 | 8-18 |
100 | 305 | 215 | 180 | 208 | 8-18 |
125 | 356 | 245 | 210 | 272 | 8-18 |
150 | 395 | 280 | 240 | 298 | 8-23 |
200 | 457 | 335 | 295 | 352 | 8-23 |
Наименование параметра | Показатель |
---|---|
Условное давление Ру, МПа (кгс/см²) | 1,6 (16) |
Тип присоединения | фланцевый |
Рабочая среда | газ, азотная кислота, агрессивные жидкости |
Максимальная температура рабочей среды, °С | 200 |
Класс герметичности | A |
Испытание на прочность корпуса, МПа | 2.4 |
Испытание на герметичность затвора, МПа | 1.8 |
Наименование | Материал |
---|---|
Корпус | Нержавеющая сталь 08Х18Н10 (CF8) |
Уплотнение | Фторопласт |
Крышка | Нержавеющая сталь 08Х18Н10 (CF8) |
Шток | Нержавеющая сталь 08Х18Н10 (CF8) |
Шар | Нержавеющая сталь 08Х18Н10 (CF8) |
