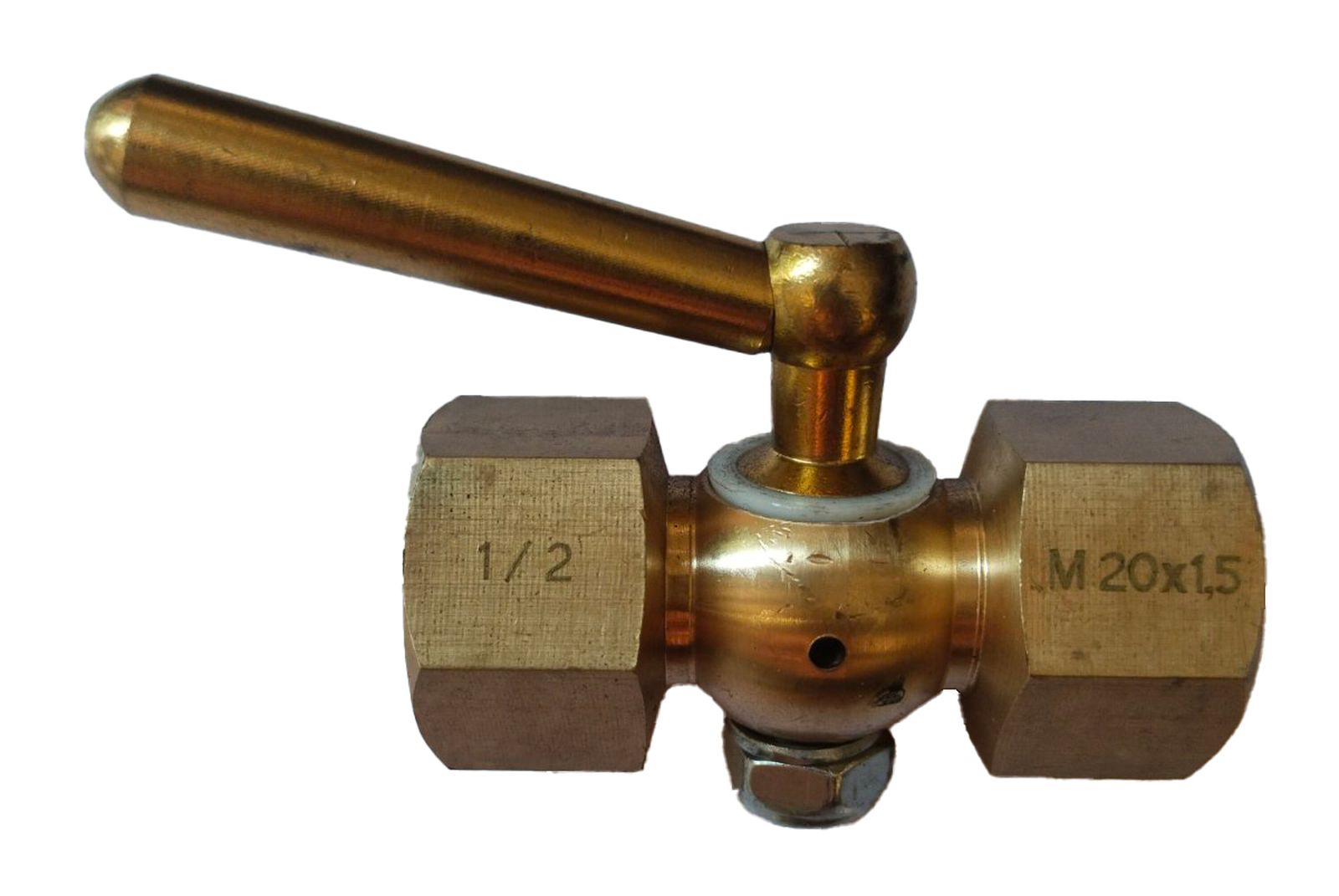

Кран 11б18бк трехходовой под манометр с ручкой Ру 25

Кран 11б18бк трехходовой конусный под манометр с ручкой - это специализированная запорно-распределительная арматура высокого качества, предназначенная для безопасного подключения, обслуживания и проверки промышленных контрольно-измерительных приборов. С его помощью к технологическим линиям подключаются рабочие манометры, сигнализирующие манометры (ЭКМ), вакуумметры, напоромеры и другие датчики давления.

Главным преимуществом данной модификации является повышенное номинальное давление Ру 25 (2,5 МПа). В отличие от стандартных исполнений на Ру 16, этот кран обладает увеличенным запасом прочности, что позволяет использовать его в более нагруженных магистралях, технологических системах с частыми перепадами давления, а также на ответственных участках трубопроводов в энергетике, металлургии, химической промышленности и ЖКХ.

Функциональные возможности трехходовой конструкции

Конструкция крана предусматривает три направления потока (хода), что позволяет оператору выполнять ключевые технологические задачи без остановки всей системы:

1. Рабочий режим: Прямое соединение технологического трубопровода с рабочим манометром для постоянного мониторинга давления.

2. Продувка системы: Сброс остаточного давления, очистка соединительного патрубка и удаление скопившегося конденсата или воздушных пробок перед прибором.

3. Изоляция и замена: Полное перекрытие магистрали для безопасного демонтажа, поверки или оперативной замены неисправного манометра.

Корпус крана, шток и сама ручка изготавливаются методом точения из высокопрочной латуни марок CW617N / ЛС59-1, которая обладает стойкостью к коррозии и вымыванию цинка. В качестве уплотнительного материала используется износостойкий фторопласт (Polyflon / PTFE), обеспечивающий эталонную герметичность узла по классу «А». Кран устойчив к воздействию пара, горячей и холодной воды, природного газа и других неагрессивных жидких и газообразных сред при температуре до 200 °C.

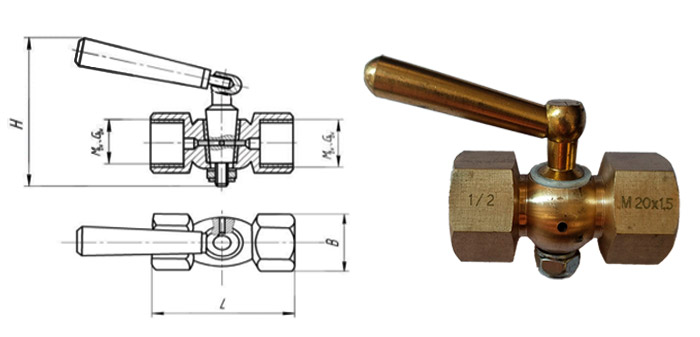

Тип присоединения: Внутренняя резьба G 1/2" (к трубопроводу), М20х1,5 (к манометру)

Рекомендации по монтажу и эксплуатации

Кран устанавливается строго в вертикальном положении перед контрольно-измерительным прибором. При монтаже муфтовых соединений обязательно использование уплотнительных материалов (лента ФУМ, сантехнический лен с герметизирующей пастой). Чтобы исключить прикипание или залипание конусного клапана, рекомендуется не реже одного раза в месяц проводить профилактический цикл контроля «открыто-закрыто». На арматуру не должны передаваться изгибающие, крутящие или вибрационные нагрузки от трубопровода.
