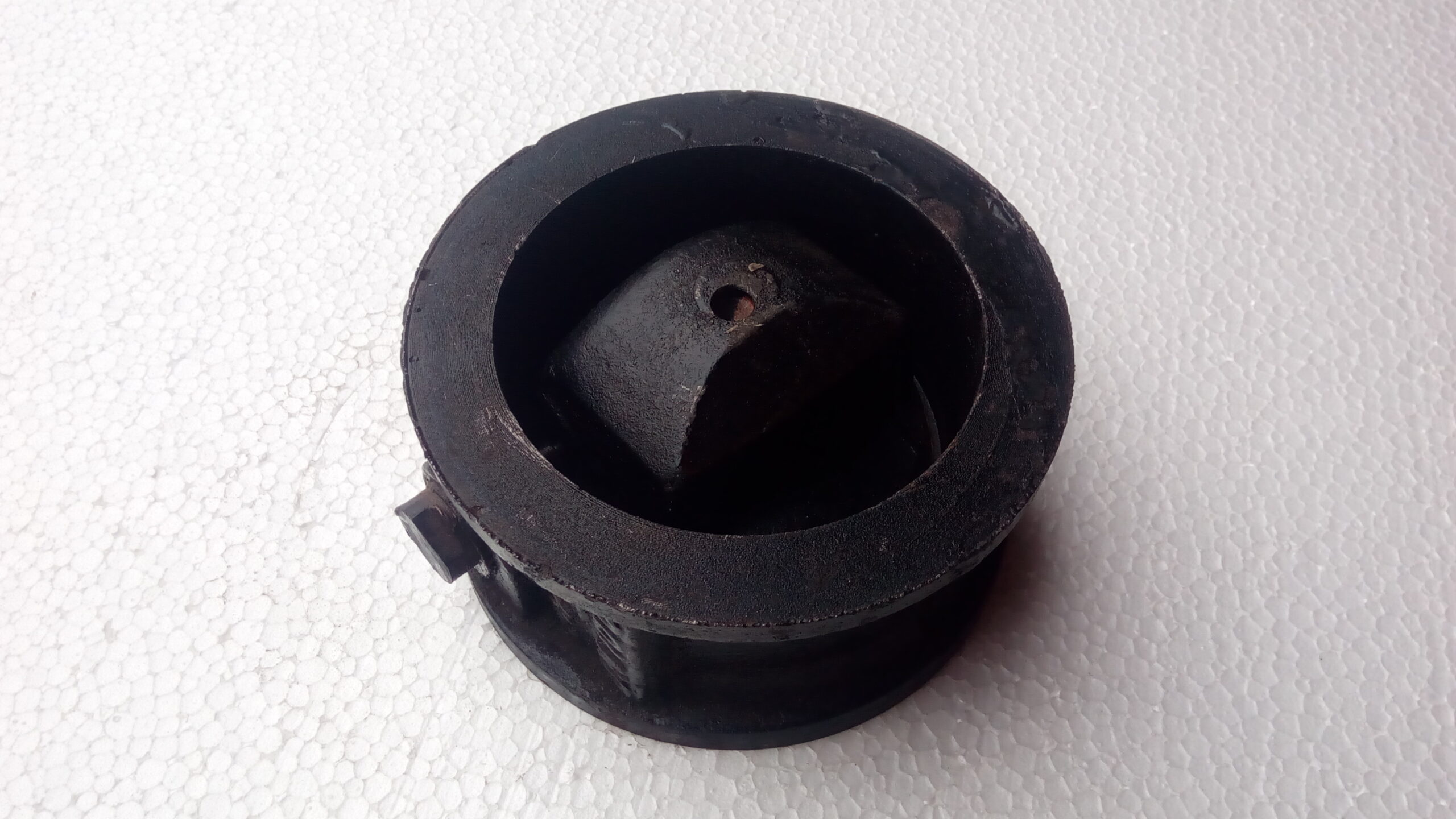

Клапан обратный 19ч21бр чугунный поворотный межфланцевый Ру 16
| Условный диаметр | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг |
|---|---|---|---|---|
| Ду 50 | 900,00 | 33 | 3 | 2,15 |
| Ду 80 | 1150,00 | 0 | 0 | 3,82 |
| Ду 100 | 1450,00 | 0 | 0 | 4,7 |
| Ду 150 | 2700,00 | 4 | 4 | 10,2 |
| Ду 200 | 5800,00 | 0 | 0 | 21,0 |
| Ду 250 | 0,00 | 0 | 0 | 28,0 |
Чугунные обратные клапаны 19ч21бр Ру 1,6 МПа (16 кгс/см2) представляет собой межфланцевые поворотные обратные клапаны, которые предназначены для предотвращения обратного потока рабочей среды в трубопроводах и срабатывают автоматически при наличии необходимого уровня давления потока.
Конструкция и материалы
Клапаны 19ч21бр изготавливаются из чугуна с латунным уплотнением (латунь ЛЦ 40С). Основные элементы включают корпус и захлопку из чугуна. Ось выполнена из стали 20х13.
Установка и эксплуатация
Клапаны могут быть установлены как на вертикальных, так и на горизонтальных трубопроводах. В вертикальной системе ток рабочей среды должен осуществляться снизу-вверх с установкой уплотнительной поверхности затвора сверху. В горизонтальных системах ось вращения запорного механизма должна быть параллельна основанию и выше оси трубопровода. Перед монтажом клапан необходимо очистить от консервации и загрязнений.

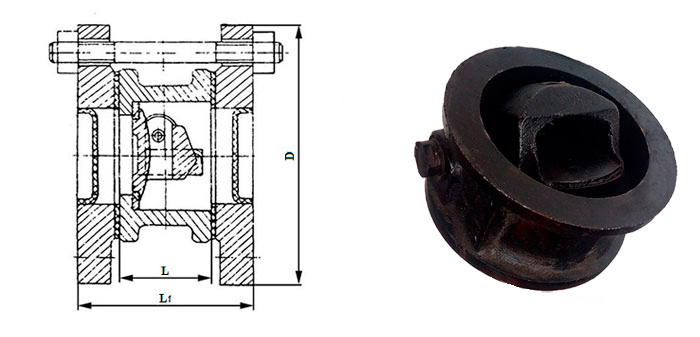

| DN | L | D |
|---|---|---|
| 50 | 43 | 107 |
| 80 | 64 | 142 |
| 100 | 64 | 162 |
| 150 | 76 | 218 |
| 200 | 89 | 273 |
| 250 | 112 | 328 |
| Наименование параметра | Показатель |
|---|---|
| Условное давление Ру, МПа (кгс/см²) | 1,6 (16) |
| Тип присоединения | межфланцевый |
| Рабочая среда | вода, неагрессивные жидкости |
| Максимальная температура рабочей среды, °С | 100 |
| Испытание на прочность корпуса, МПа | 2.4 |
| Испытание на герметичность затвора, МПа | 1.8 |
| Наименование | Материал |
|---|---|
| Корпус | Чугун |
| Диск | Чугун |
| Уплотнение | Латунь |
