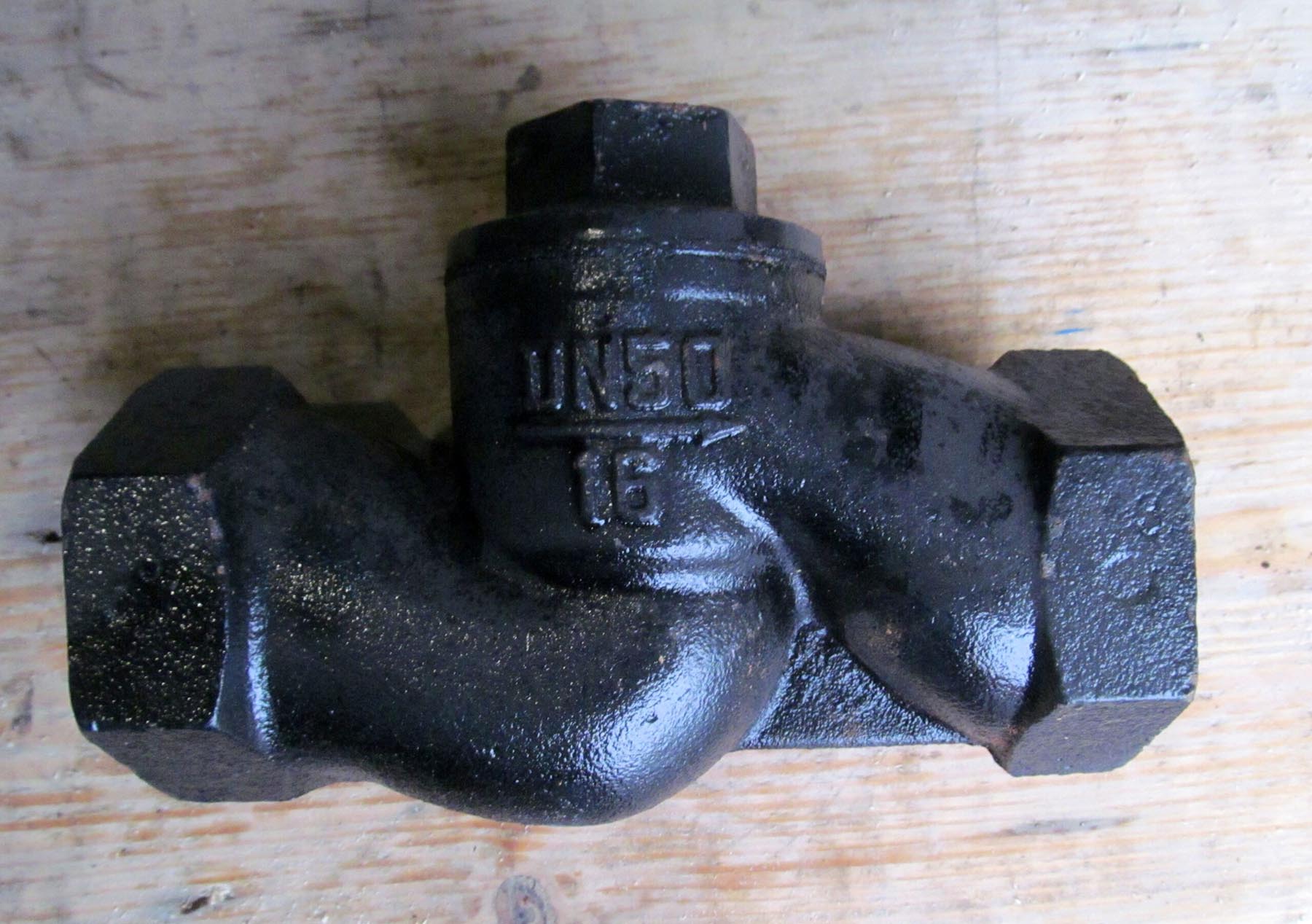

Клапан обратный 16ч11р, 16кч11р чугунный подъемный муфтовый Ру 16
| Условный диаметр | Дюймы | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг |
|---|---|---|---|---|---|
| Ду 15 | 1/2" | 171,00 | 49 | 0 | 0,6 |
| Ду 20 | 3/4" | 193,00 | 24 | 0 | 0,8 |
| Ду 25 | 1" | 292,00 | 21 | 0 | 1,2 |
| Ду 32 | 1 1/4" | 369,00 | 14 | 0 | 1,6 |
| Ду 40 | 1 1/2" | 567,00 | 31 | 0 | 2,3 |
| Ду 50 | 2" | 765,00 | 43 | 0 | 2,6 |
Клапаны обратные 16ч11р, 16кч11р на Ру 1,6 МПа (16 кгс/см2) - это подъемные муфтовые клапаны, изготовленные из ковкого чугуна, которые используются в трубопроводных системах для предотвращения обратного потока рабочей среды, такой как вода или пар. Основная функция этих клапанов заключается в автоматическом закрытии прохода при прекращении подачи рабочей среды, что защищает систему от потенциальных повреждений и обеспечивает ее надежность.
Принцип действия
Клапаны 16ч11р, 16кч11р работают по принципу действия золотника, который поднимается под воздействием давления рабочей среды. Когда среда поступает в клапан, давление заставляет золотник приподняться, открывая проход для рабочей среды. Как только давление падает или поток прекращается, золотник опускается обратно на седло под действием силы тяжести и давления обратного потока. Это обеспечивает надежное перекрытие и предотвращает нежелательный обратный поток.

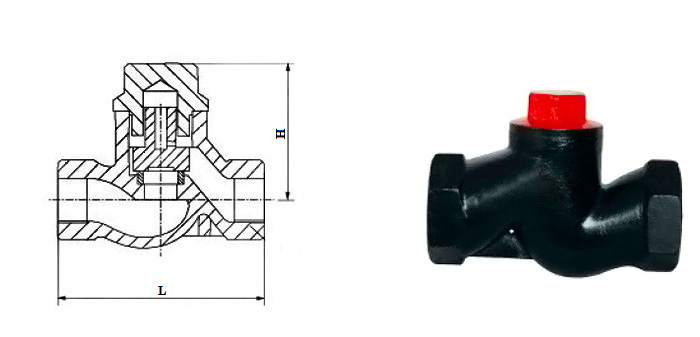

| DN | L | H |
|---|---|---|
| 15 | 90 | 60 |
| 20 | 100 | 60 |
| 25 | 120 | 65 |
| 32 | 140 | 76 |
| 40 | 170 | 85 |
| 50 | 200 | 92 |
| Наименование параметра | Показатель |
|---|---|
| Условное давление Ру, МПа (кгс/см²) | 1,6 (16) |
| Тип присоединения | муфтовый |
| Рабочая среда | вода, пар |
| Максимальная температура рабочей среды, °С | 225 |
| Испытание на прочность корпуса, МПа | 2.4 |
| Испытание на герметичность затвора, МПа | 1.8 |
| Наименование | Материал |
|---|---|
| Уплотнительное кольцо | Латунь |
| Корпус, крышка | Серый чугун |
| Диск | Серый чугун |
