Фланцы нержавеющие воротниковые 12Х18Н10Т ГОСТ 12821-80 Ру 64
| Условный диаметр | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг |
|---|---|---|---|---|
| Ду 15 | 735,00 | 0 | 0 | 1,15 |
| Ду 20 | 1238,00 | 0 | 0 | 1,8 |
| Ду 25 | 1724,00 | 0 | 0 | 2,3 |
| Ду 32 | 2157,00 | 0 | 0 | 2,94 |
| Ду 40 | 2994,00 | 0 | 0 | 3,75 |
| Ду 50 | 3346,00 | 0 | 0 | 4,63 |
| Ду 65 | 3847,00 | 0 | 0 | 6,29 |
| Ду 80 | 4720,00 | 0 | 0 | 7,22 |
| Ду 100 | 7085,00 | 0 | 0 | 10,71 |
| Ду 125 | 9690,00 | 0 | 0 | 17,13 |
| Ду 150 | 16767,00 | 0 | 0 | 24,6 |
| Ду 200 | 25035,00 | 0 | 0 | 36,6 |
| Ду 250 | 36939,00 | 0 | 0 | 50,89 |
| Ду 300 | 46520,00 | 0 | 0 | 68,15 |
Нержавеющие воротниковые фланцы Ру 6,4 МПа (64 кг/см2), изготовленные по стандарту ГОСТ 12821-80 из нержавеющей стали марки 12Х18Н10Т, предназначены для соединения трубопроводов, трубопроводной арматуры и оборудования в системах высокого давления. Воротниковые фланцы имеют специальный выступ (воротник), который обеспечивает равномерное распределение нагрузки на соединение.
Материал изготовления: Фланцы производятся из нержавеющей стали марки 12Х18Н10Т (аналог AISI/SS 321). Этот материал обладает высокой коррозионной стойкостью благодаря содержанию хрома (около 18%) и никеля (около 10%).
Применение воротниковых фланцев из стали 12Х18Н10Т:
- Используются в энергетической отрасли для паропроводов и теплообменников.
- Применяются в химической промышленности для транспортировки агрессивных веществ.
- Используются в нефтегазовой отрасли для работы с нефтью, газом и их производными.
- Подходят для фармацевтической промышленности благодаря высокой коррозионной стойкости и гигиеничности материала.
Преимущества:
- Высокая надёжность соединения благодаря конструкции воротника.
- Устойчивость к деформациям при высоких нагрузках и давлениях.
- Долговечность даже в условиях воздействия агрессивных химических веществ или экстремальных температур.

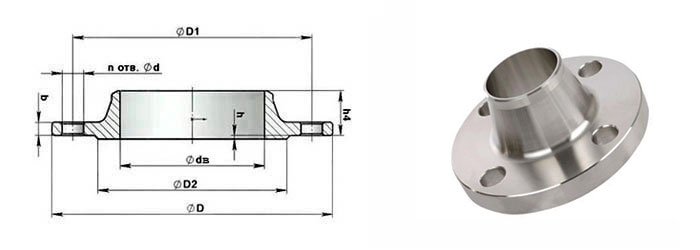

| DN | D | D1 | D2 | dв | b | Z-Ød |
|---|---|---|---|---|---|---|
| 15 | 105 | 75 | 47 | 12 | 16 | 4-12 |
| 20 | 125 | 90 | 58 | 18 | 18 | 4-16 |
| 25 | 135 | 100 | 68 | 25 | 20 | 4-16 |
| 32 | 150 | 110 | 78 | 31 | 21 | 4-20 |
| 40 | 165 | 125 | 88 | 37 | 21 | 4-20 |
| 50 | 175 | 135 | 102 | 47 | 23 | 4-20 |
| 65 | 200 | 160 | 122 | 64 | 25 | 8-20 |
| 80 | 210 | 170 | 133 | 77 | 27 | 8-20 |
| 100 | 250 | 200 | 158 | 94 | 29 | 8-24 |
| 125 | 295 | 240 | 184 | 118 | 33 | 8-27 |
| 150 | 340 | 280 | 212 | 142 | 35 | 8-30 |
| 200 | 405 | 345 | 285 | 198 | 41 | 12-33 |
| 250 | 470 | 400 | 345 | 246 | 45 | 12-33 |
| 300 | 530 | 460 | 410 | 294 | 50 | 16-33 |
| Наименование параметра | Показатель |
|---|---|
| Условное давление Ру, МПа (кгс/см²) | 6,4 (64) |
| Тип присоединения | приварной встык |
| Конструктивные особенности | воротниковый |
| Исполнение | 1 |
| Рабочая среда | вода, нефтепродукты, кислота, щелочь, агрессивные жидкости |
| Максимальная температура рабочей среды, °С | 450 |
| Наименование | Материал |
|---|---|
| Фланец | Нержавеющая сталь 12Х18Н10Т (AISI/SS 321) |
