Фланцы нержавеющие воротниковые 12Х18Н10Т ГОСТ 12821-80 Ру 40
| Условный диаметр | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг |
|---|---|---|---|---|
| Ду 15 | 636,00 | 10 | 0 | 0,79 |
| Ду 20 | 835,00 | 14 | 0 | 0,97 |
| Ду 25 | 1096,00 | 10 | 0 | 1,18 |
| Ду 32 | 1469,00 | 10 | 0 | 1,83 |
| Ду 40 | 1907,00 | 20 | 0 | 2,19 |
| Ду 50 | 2052,00 | 32 | 0 | 2,81 |
| Ду 65 | 2536,00 | 10 | 0 | 3,71 |
| Ду 80 | 3933,00 | 27 | 0 | 4,8 |
| Ду 100 | 5224,00 | 40 | 0 | 7,4 |
| Ду 125 | 8437,00 | 10 | 0 | 10,0 |
| Ду 150 | 12012,00 | 10 | 0 | 13,03 |
| Ду 200 | 15855,00 | 0 | 0 | 24,44 |
| Ду 250 | 27705,00 | 0 | 0 | 37,59 |
| Ду 300 | 37382,00 | 0 | 0 | 57,1 |
Нержавеющие воротниковые фланцы Ру 4 МПа (40 кг/см2), изготовленные по стандарту ГОСТ 12821-80 из нержавеющей стали марки 12Х18Н10Т, предназначены для соединения трубопроводов, трубопроводной арматуры и оборудования в системах высокого давления. Воротниковые фланцы имеют специальный выступ (воротник), который обеспечивает равномерное распределение нагрузки на соединение.
Материал изготовления: Фланцы производятся из нержавеющей стали марки 12Х18Н10Т (аналог AISI/SS 321). Этот материал обладает высокой коррозионной стойкостью благодаря содержанию хрома (около 18%) и никеля (около 10%).
Применение воротниковых фланцев из стали 12Х18Н10Т:
- Используются в энергетической отрасли для паропроводов и теплообменников.
- Применяются в химической промышленности для транспортировки агрессивных веществ.
- Используются в нефтегазовой отрасли для работы с нефтью, газом и их производными.
- Подходят для фармацевтической промышленности благодаря высокой коррозионной стойкости и гигиеничности материала.
Преимущества:
- Высокая надёжность соединения благодаря конструкции воротника.
- Устойчивость к деформациям при высоких нагрузках и давлениях.
- Долговечность даже в условиях воздействия агрессивных химических веществ или экстремальных температур.

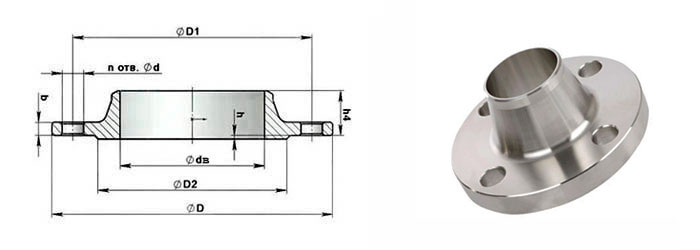

| DN | D | D1 | D2 | dв | b | Z-Ød |
|---|---|---|---|---|---|---|
| 15 | 95 | 65 | 47 | 12 | 14 | 4-12 |
| 20 | 105 | 75 | 58 | 18 | 14 | 4-12 |
| 25 | 115 | 85 | 68 | 25 | 14 | 4-12 |
| 32 | 135 | 100 | 78 | 31 | 16 | 4-16 |
| 40 | 145 | 110 | 88 | 38 | 16 | 4-16 |
| 50 | 160 | 125 | 102 | 48 | 17 | 4-16 |
| 65 | 180 | 145 | 122 | 66 | 19 | 8-16 |
| 80 | 195 | 160 | 133 | 78 | 21 | 8-16 |
| 100 | 230 | 190 | 158 | 96 | 23 | 8-20 |
| 125 | 270 | 220 | 184 | 120 | 25 | 8-24 |
| 150 | 300 | 250 | 212 | 145 | 27 | 8-24 |
| 200 | 375 | 320 | 285 | 200 | 35 | 12-27 |
| 250 | 445 | 385 | 345 | 252 | 39 | 12-30 |
| 300 | 510 | 450 | 410 | 301 | 42 | 16-30 |
| Наименование параметра | Показатель |
|---|---|
| Условное давление Ру, МПа (кгс/см²) | 4,0 (40) |
| Тип присоединения | приварной встык |
| Конструктивные особенности | воротниковый |
| Исполнение | 1 |
| Рабочая среда | вода, нефтепродукты, кислота, щелочь, агрессивные жидкости |
| Максимальная температура рабочей среды, °С | 450 |
| Наименование | Материал |
|---|---|
| Фланец | Нержавеющая сталь 12Х18Н10Т (AISI/SS 321) |
