Фланцы нержавеющие воротниковые 12Х18Н10Т ГОСТ 12821-80 Ру 10
| Условный диаметр | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг |
|---|---|---|---|---|
| Ду 15 | 461,00 | 0 | 0 | 0,58 |
| Ду 20 | 580,00 | 0 | 0 | 0,87 |
| Ду 25 | 707,00 | 0 | 0 | 1,05 |
| Ду 32 | 1009,00 | 0 | 0 | 1,54 |
| Ду 40 | 1158,00 | 0 | 0 | 1,83 |
| Ду 50 | 1459,00 | 0 | 0 | 2,26 |
| Ду 65 | 1953,00 | 0 | 0 | 3,17 |
| Ду 80 | 2574,00 | 0 | 0 | 3,67 |
| Ду 100 | 3003,00 | 0 | 0 | 4,7 |
| Ду 125 | 4129,00 | 0 | 0 | 6,71 |
| Ду 150 | 5084,00 | 0 | 0 | 8,17 |
| Ду 200 | 7229,00 | 0 | 0 | 11,35 |
| Ду 250 | 10682,00 | 0 | 0 | 14,64 |
| Ду 300 | 13943,00 | 0 | 0 | 18,66 |
| Ду 350 | 19842,00 | 0 | 0 | 24,0 |
| Ду 400 | 28334,00 | 0 | 0 | 30,0 |
| Ду 500 | 36529,00 | 0 | 0 | 39,2 |
| Ду 600 | 52085,00 | 0 | 0 | 48,8 |
Нержавеющие воротниковые фланцы Ру 1 МПа (10 кгс/см2), изготовленные по стандарту ГОСТ 12821-80 из нержавеющей стали марки 12Х18Н10Т, предназначены для соединения трубопроводов, трубопроводной арматуры и оборудования в системах высокого давления. Воротниковые фланцы имеют специальный выступ (воротник), который обеспечивает равномерное распределение нагрузки на соединение.
Материал изготовления: Фланцы производятся из нержавеющей стали марки 12Х18Н10Т (аналог AISI/SS 321). Этот материал обладает высокой коррозионной стойкостью благодаря содержанию хрома (около 18%) и никеля (около 10%).
Применение воротниковых фланцев из стали 12Х18Н10Т:
- Используются в энергетической отрасли для паропроводов и теплообменников.
- Применяются в химической промышленности для транспортировки агрессивных веществ.
- Используются в нефтегазовой отрасли для работы с нефтью, газом и их производными.
- Подходят для фармацевтической промышленности благодаря высокой коррозионной стойкости и гигиеничности материала.
Преимущества:
- Высокая надёжность соединения благодаря конструкции воротника.
- Устойчивость к деформациям при высоких нагрузках и давлениях.
- Долговечность даже в условиях воздействия агрессивных химических веществ или экстремальных температур.

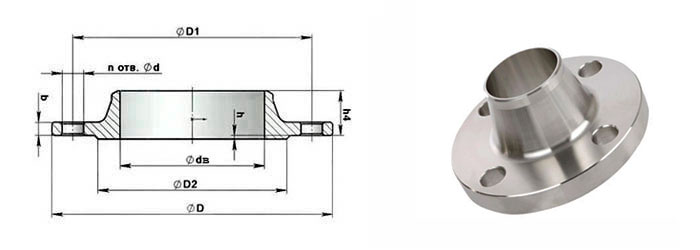

| DN | D1 | dв | b | Z-Ød |
|---|---|---|---|---|
| 15 | 65 | 12 | 10 | 4-12 |
| 20 | 75 | 18 | 12 | 4-12 |
| 25 | 85 | 25 | 12 | 4-12 |
| 32 | 100 | 31 | 13 | 4-16 |
| 40 | 110 | 38 | 13 | 4-16 |
| 50 | 125 | 49 | 13 | 4-16 |
| 65 | 145 | 66 | 15 | 4-16 |
| 80 | 160 | 78 | 15 | 4-16 |
| 100 | 180 | 96 | 17 | 8-16 |
| 125 | 210 | 121 | 19 | 8-16 |
| 150 | 240 | 146 | 19 | 8-20 |
| 200 | 295 | 202 | 19 | 8-20 |
| 250 | 350 | 254 | 21 | 12-20 |
| 300 | 400 | 325 | 22 | 12-20 |
| 350 | 460 | 303 | 22 | 16-20 |
| 400 | 515 | 398 | 22 | 16-24 |
| 500 | 620 | 501 | 24 | 20-24 |
| 600 | 725 | 602 | 24 | 20-27 |
| Наименование параметра | Показатель |
|---|---|
| Условное давление Ру, МПа (кгс/см²) | 1,0 (10) |
| Тип присоединения | приварной встык |
| Конструктивные особенности | воротниковый |
| Исполнение | 1 |
| Рабочая среда | вода, нефтепродукты, кислота, щелочь, агрессивные жидкости |
| Максимальная температура рабочей среды, °С | 450 |
| Наименование | Материал |
|---|---|
| Фланец | Нержавеющая сталь 12Х18Н10Т (AISI/SS 321) |
