Фланцы нержавеющие плоские 12Х18Н10Т ГОСТ 12820-80 Ру 25

(0 комментариев)

Добавить в избранное

Фланцы нержавеющие плоские 12Х18Н10Т ГОСТ 12820-80
Условный диаметр Цена, грн. без НДС Наличие на складе, шт. Резерв, шт. Масса, кг
Ду 15 398,00 0 0 0,7
Ду 20 598,00 0 0 0,98
Ду 25 714,00 0 0 1,17
Ду 32 1026,00 0 0 1,77
Ду 40 1444,00 0 0 2,18
Ду 50 1562,00 0 0 2,71
Ду 65 1868,00 0 0 3,22
Ду 80 2069,00 0 0 4,06
Ду 100 2965,00 0 0 5,92
Ду 125 3629,00 0 0 8,26
Ду 150 5214,00 0 0 10,12
Ду 200 6560,00 0 0 13,34
Ду 250 9554,00 0 0 18,9
Ду 300 11281,00 0 0 23,95
Ду 350 17419,00 0 0 34,35
Ду 400 27733,00 0 0 44,62
Ду 500 34693,00 0 0 67,3
Описание Основные размеры Технические данные и характеристики Материал основных деталей Комментарии

Нержавеющие плоские приварные фланцы Ру 25 кг/см² применяются для прочного и герметичного соединения труб и трубопроводной арматуры.

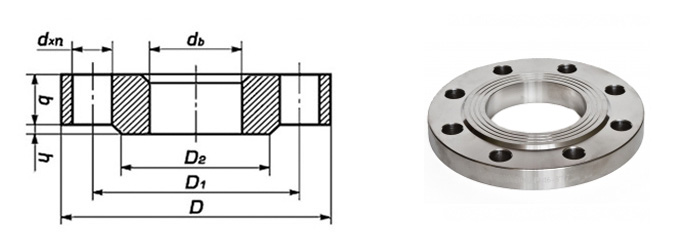

DN D D1 D2 dв b Z-Ød
15 95 65 47 19 14 4-12
20 105 75 58 26 16 4-12
25 115 85 68 33 16 4-12
32 135 100 78 39 18 4-16
40 145 110 88 46 19 4-16
50 160 125 102 59 21 4-16
65 180 145 122 78 21 8-16
80 195 160 133 91 23 8-16
100 230 190 158 110 25 8-20
125 270 220 184 135 27 8-24
150 300 250 212 161 27 8-24
200 360 310 278 222 29 12-24
250 425 370 335 273 31 12-27
300 485 430 390 325 32 16-27
350 550 490 450 377 38 16-30
400 610 550 505 426 40 16-33
500 730 660 615 530 48 20-33
Наименование параметра Показатель
Условное давление Ру, МПа (кгс/см²) 2,5 (25)
Тип присоединения сварной
Конструктивные особенности плоский
Исполнение 1
Рабочая среда вода, пар, агрессивные жидкости
Максимальная температура рабочей среды, °С 550
Наименование Материал
Фланец Нержавеющая сталь 12Х18Н10Т
