Фланцы нержавеющие плоские 12Х18Н10Т ГОСТ 12820-80 Ру 10

(0 комментариев)

Добавить в избранное

Фланцы нержавеющие плоские 12Х18Н10Т ГОСТ 12820-80
Условный диаметр Цена, грн. без НДС Наличие на складе, шт. Резерв, шт. Масса, кг
Ду 15 286,00 10 0 0,51
Ду 20 420,00 10 0 0,74
Ду 25 496,00 8 0 0,89
Ду 32 781,00 36 0 1,4
Ду 40 947,00 10 0 1,71
Ду 50 1141,00 15 0 2,06
Ду 65 1427,00 29 0 2,8
Ду 80 1652,00 18 0 3,19
Ду 100 2027,00 0 0 3,96
Ду 125 2628,00 12 0 5,4
Ду 150 3229,00 16 0 6,62
Ду 200 4144,00 30 0 8,05
Ду 250 5452,00 24 0 10,65
Ду 300 6667,00 4 0 12,9
Ду 350 10725,00 0 0 15,85
Ду 400 15315,00 5 0 21,56
Ду 500 19745,00 6 0 27,7
Ду 600 28153,00 0 0 36,0
Описание Основные размеры Технические данные и характеристики Материал основных деталей Комментарии

Нержавеющие плоские приварные фланцы Ру 10 кг/см² применяются для прочного и герметичного соединения труб и трубопроводной арматуры.

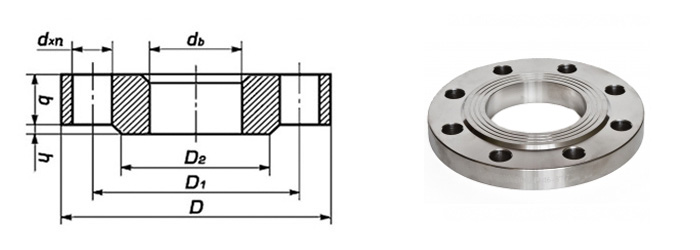

DN D D1 D2 dв b Z-Ød
15 95 65 47 19 10 4-12
20 105 75 58 26 12 4-12
25 115 85 68 33 12 4-12
32 135 100 78 39 14 4-16
40 145 110 88 46 15 4-16
50 160 125 102 59 15 4-16
65 180 145 122 78 17 4-16
80 195 160 133 91 17 8-16
100 215 180 158 110 19 8-16
125 245 210 184 135 21 8-16
150 280 240 212 161 21 8-20
200 335 295 268 222 21 8-20
250 390 350 320 273 23 12-20
300 440 400 370 325 24 12-20
350 500 460 430 377 24 16-20
400 565 515 482 426 26 16-24
500 670 620 585 530 28 20-24
600 780 725 685 630 31 20-27
Наименование параметра Показатель
Условное давление Ру, МПа (кгс/см²) 1,0 (10)
Тип присоединения сварной
Конструктивные особенности плоский
Исполнение 1
Рабочая среда вода, пар, агрессивные жидкости
Максимальная температура рабочей среды, °С 550
Наименование Материал
Фланец Нержавеющая сталь 12Х18Н10Т
