Фланцы нержавеющие плоские 10Х17Н13М2Т ГОСТ 12820-80 Ру 16
| Условный диаметр | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг |
|---|---|---|---|---|
| Ду 15 | 396,00 | 0 | 0 | 0,61 |
| Ду 20 | 523,00 | 0 | 0 | 0,86 |
| Ду 25 | 702,00 | 34 | 0 | 1,17 |
| Ду 32 | 991,00 | 14 | 0 | 1,58 |
| Ду 40 | 1172,00 | 10 | 0 | 1,96 |
| Ду 50 | 1621,00 | 103 | 0 | 2,58 |
| Ду 65 | 2072,00 | 0 | 0 | 3,42 |
| Ду 80 | 2342,00 | 119 | 0 | 3,71 |
| Ду 100 | 2793,00 | 137 | 0 | 4,73 |
| Ду 125 | 3964,00 | 0 | 0 | 6,38 |
| Ду 150 | 4595,00 | 76 | 0 | 7,81 |
| Ду 200 | 5946,00 | 25 | 0 | 10,1 |
| Ду 250 | 8648,00 | 12 | 0 | 14,49 |
| Ду 300 | 12163,00 | 0 | 0 | 17,78 |
| Ду 350 | 19305,00 | 0 | 0 | 22,88 |
| Ду 400 | 30405,00 | 0 | 0 | 31,0 |
| Ду 500 | 40541,00 | 0 | 0 | 57,0 |
| Ду 600 | 56081,00 | 0 | 0 | 80,0 |
Нержавеющие плоские приварные фланцы из стали 10Х17Н13М2Т Ру 16 кг/см² применяются для прочного и герметичного соединения труб и трубопроводной арматуры.

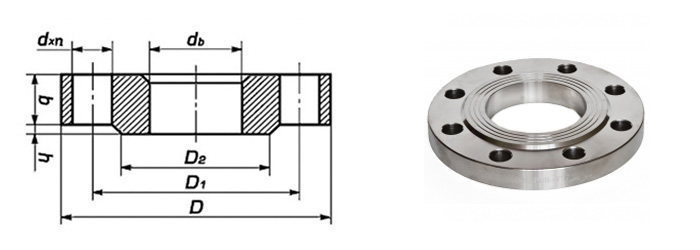

| DN | D | D1 | D2 | dв | b | Z-Ød |
|---|---|---|---|---|---|---|
| 15 | 95 | 65 | 47 | 19 | 12 | 4-12 |
| 20 | 105 | 75 | 58 | 26 | 14 | 4-12 |
| 25 | 115 | 85 | 68 | 33 | 16 | 4-12 |
| 32 | 135 | 100 | 78 | 39 | 16 | 4-16 |
| 40 | 145 | 110 | 88 | 46 | 17 | 4-16 |
| 50 | 160 | 125 | 102 | 59 | 19 | 4-16 |
| 65 | 180 | 145 | 122 | 78 | 21 | 4-16 |
| 80 | 195 | 160 | 133 | 91 | 21 | 8-16 |
| 100 | 215 | 180 | 158 | 110 | 23 | 8-16 |
| 125 | 245 | 210 | 184 | 135 | 25 | 8-16 |
| 150 | 280 | 240 | 212 | 161 | 25 | 8-20 |
| 200 | 335 | 295 | 268 | 222 | 27 | 12-20 |
| 250 | 405 | 355 | 320 | 273 | 28 | 12-24 |
| 300 | 460 | 410 | 370 | 325 | 28 | 12-24 |
| 350 | 520 | 470 | 430 | 377 | 30 | 16-24 |
| 400 | 580 | 525 | 482 | 426 | 34 | 16-27 |
| 500 | 710 | 650 | 585 | 530 | 44 | 20-30 |
| 600 | 840 | 770 | 685 | 630 | 45 | 20-33 |
| Наименование параметра | Показатель |
|---|---|
| Условное давление Ру, МПа (кгс/см²) | 1,6 (16) |
| Тип присоединения | сварной |
| Конструктивные особенности | плоский |
| Исполнение | 1 |
| Рабочая среда | вода, пар, агрессивные жидкости |
| Максимальная температура рабочей среды, °С | 300 |
| Наименование | Материал |
|---|---|
| Фланец | Нержавеющая сталь 10Х17Н13М2Т |
