Фланцы нержавеющие воротниковые 10Х17Н13М2Т ГОСТ 12821-80 Ру 16
| Условный диаметр | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг |
|---|---|---|---|---|
| Ду 15 | 657,00 | 0 | 0 | 0,68 |
| Ду 20 | 826,00 | 0 | 0 | 0,87 |
| Ду 25 | 1008,00 | 0 | 0 | 1,05 |
| Ду 32 | 1438,00 | 0 | 0 | 1,54 |
| Ду 40 | 1651,00 | 0 | 0 | 1,85 |
| Ду 50 | 2078,00 | 0 | 0 | 2,28 |
| Ду 65 | 2783,00 | 0 | 0 | 3,19 |
| Ду 80 | 3669,00 | 0 | 0 | 4,21 |
| Ду 100 | 4281,00 | 0 | 0 | 4,9 |
| Ду 125 | 5886,00 | 0 | 0 | 6,75 |
| Ду 150 | 7247,00 | 0 | 0 | 8,3 |
| Ду 200 | 10305,00 | 0 | 0 | 11,79 |
| Ду 250 | 15226,00 | 0 | 0 | 17,36 |
| Ду 300 | 19874,00 | 0 | 0 | 22,76 |
| Ду 350 | 32468,00 | 0 | 0 | 32,0 |
| Ду 400 | 51136,00 | 0 | 0 | 43,0 |
| Ду 500 | 68182,00 | 0 | 0 | 71,0 |
| Ду 600 | 94318,00 | 0 | 0 | 99,3 |
Нержавеющие воротниковые приварные встык фланцы Ру 16 кг/см² из стали 10Х17Н13М2Т (AISI 316). Воротниковые фланцы отличаются от плоских наличием выступа, расположенного по внутреннему диаметру, в виде усеченного конуса. Они имеют второе название "фланцы приварные встык". Их приваривают к трубе по краю воротника, создавая герметичное соединение.

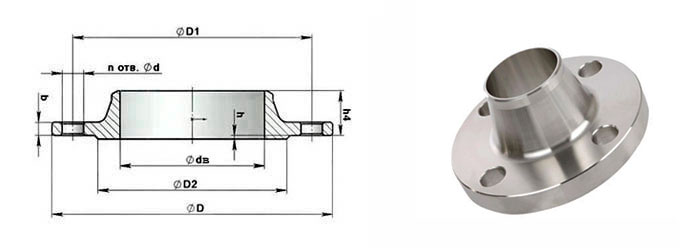

| DN | D | D1 | D2 | dв | b | Z-Ød |
|---|---|---|---|---|---|---|
| 15 | 95 | 65 | 47 | 12 | 12 | 4-12 |
| 20 | 105 | 75 | 58 | 18 | 12 | 4-12 |
| 25 | 115 | 85 | 68 | 25 | 12 | 4-12 |
| 32 | 135 | 100 | 78 | 31 | 13 | 4-16 |
| 40 | 145 | 110 | 88 | 38 | 13 | 4-16 |
| 50 | 160 | 125 | 102 | 49 | 13 | 4-16 |
| 65 | 180 | 145 | 122 | 66 | 15 | 4-16 |
| 80 | 195 | 160 | 133 | 78 | 17 | 8-16 |
| 100 | 215 | 180 | 158 | 96 | 17 | 8-16 |
| 125 | 245 | 210 | 184 | 121 | 19 | 8-16 |
| 150 | 280 | 240 | 212 | 146 | 19 | 8-20 |
| 200 | 335 | 295 | 268 | 202 | 21 | 12-20 |
| 250 | 405 | 355 | 320 | 254 | 23 | 12-24 |
| 300 | 460 | 410 | 370 | 303 | 24 | 12-24 |
| 350 | 520 | 470 | 430 | 351 | 28 | 16-24 |
| 400 | 580 | 525 | 482 | 398 | 32 | 16-27 |
| 500 | 710 | 650 | 585 | 501 | 38 | 20-30 |
| 600 | 840 | 770 | 685 | 602 | 41 | 20-33 |
| Наименование параметра | Показатель |
|---|---|
| Условное давление Ру, МПа (кгс/см²) | 1,6 (16) |
| Тип присоединения | приварной встык |
| Конструктивные особенности | воротниковый |
| Исполнение | 1 |
| Рабочая среда | вода, пар, агрессивные жидкости |
| Максимальная температура рабочей среды, °С | 450 |
| Наименование | Материал |
|---|---|
| Фланец | Нержавеющая сталь 10Х17Н13М2Т |
