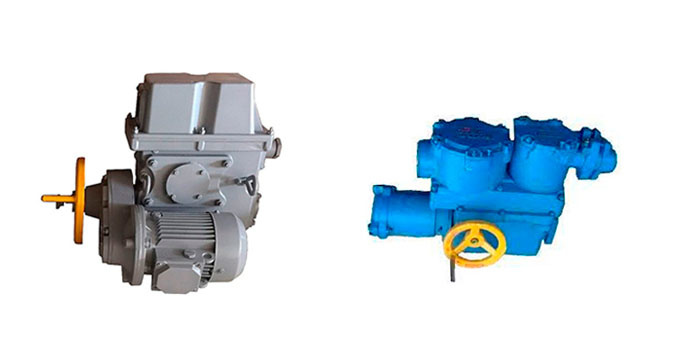

Электроприводы многооборотные общепромышленные и взрывозащищенные

Обозначение	Цена, грн. без НДС	Наличие на складе, шт.	Масса, кг
Н-А2-11	30000,00	6	17,0
Н-Б1-06	50000,00	15	53,0
Н-В-06	100000,00	16	102,0
Н-Г-03	190000,00	6	165,0
Н-Г-06	200000,00	11	210,0
Н-Д-03	290000,00	0	400,0
В-А2-11	40000,00	1	40,0
В-Б1-06	70000,00	0	67,0
В-В-06	110000,00	5	143,0
В-Г-03	140000,00	3	210,0
В-Г-06	150000,00	0	252,0
В-Д-03	190000,00	0	400,0

Описание Технические данные и характеристики Комментарии

Электроприводы предназначены для дистанционного и местного управления запорной арматурой и позволяют осуществлять:

закрытие и открытие прохода арматуры с пульта управления нажатием пусковых кнопок и остановку запорного устройства арматуры в любом промежуточном положении нажатием кнопки «стоп»;
автоматическое отключение электродвигателя муфтой ограничения крутящего момента при достижении заданного крутящего момента на выходном валу в положениях «закрыто», «открыто» или при аварийном заедании подвижных частей в процессе хода на закрывание и открывание;
сигнализацию на пульте управления крайних положений запорного устройства арматуры и срабатывания муфты ограничения крутящего момента;
автоматическое отключение электродвигателя путевыми выключателями при достижении запорным устройством арматуры крайних положений;
местное указание крайних и промежуточных положений запорного устройства арматуры на шкале местного указателя;
дистанционное указание степени открытия прохода арматуры на пульте управления (при наличии датчика положений);
автоматическое переключение электропривода из положения ручного управления на электрическое или независимое ручное и электрическое управление;
электрическую блокировку электропривода с работой других механизмов и агрегатов;

Многооборотные электроприводы общего назначения используются для комплектации запорной промышленной трубопроводной арматуры, устанавливаемой в помещениях, под навесом и на открытом воздухе.

Взрывозащищенные электроприводы могут устанавливаться во взрывоопасных зонах помещений и наружных установок в соответствии с маркировкой взрывозащиты

Электроприводы состоят из следующих основных узлов и деталей: электродвигателя, редуктора, узла моментной муфты, узла путевых выключателей, узла ручного дублера с маховиком, выходного вала с кулачками или квадратом для присоединения к запорному органу арматуры и корпусных деталей.

Обозначение	Совместимость с задвижками	Частота вращения выходного вала, об/мин	Число оборотов выходного вала для закрывания/ открывания арматуры, мин-макс.	Мощность электр- одвигателя, кВт	Масса, кг
Н-А2-11	30ч906бр Ру10 Ду 50, 80, 100, 125, 150 30с941нж Ру16 Ду 50, 80, 100, 125, 150 30с964нж Ру25 Ду 50, 80, 100 30с915нж Ру40 Ду 50, 80, 100 30с976нж Ру64 Ду 50, 80	24	10-45	0,3	17
Н-Б1-06	30ч906бр Ру10 Ду 200, 250, 300, 350, 400 30с946нж Ру6 Ду 400 30с941нж Ру16 Ду 200, 250, 300 30с964нж Ру25 Ду 150, 200, 250 30с915нж Ру40 Ду 150, 200 30с976нж Ру64 Ду 100, 150 30с916нж Ру100 Ду100	50	36-200	1,7	53
Н-В-06	30ч915бр Ру10 Ду500, 600 30ч930бр Ру10 Ду 500, 600 30с947нж Ру4 Ду 800, 1000 30с946нж Ру6 Ду 500, 600 30с941нж Ру16 Ду 350, 400 30с964нж Ру25 Ду 300, 400 30с915нж Ру40 Ду 200, 250, 300 30с976нж Ру64 Ду 200, 250 30с916нж Ру 100 Ду 150, 200	48	36-200	4,3	102
Н-Г-03	30ч915бр Ру10 Ду 800 30ч930бр Ру10 Ду 800 30с941нж Ру16 Ду 500, 600 30с964нж Ру25 Ду 500, 600 30с915нж Ру40 Ду 400, 500 30с976нж Ру64 Ду 300, 400	20	36-200	4,3	165
Н-Г-06	30ч915бр Ру10 Ду 1000 30ч930бр Ру10 Ду 1000 30с947нж Ру 4 Ду 1200 30с941нж Ру16 Ду 800 30с964нж Ру25 Ду 800 30с915нж Ру40 Ду 500 30с976нж Ру64 Ду 500	40	36-200	8,5	210
Н-Д-03	30с941нж Ру16 Ду 1000, 1200 30с964нж Ру25 Ду 1000, 1200	10	36-200	8,5	400
В-А2-11	30ч9066бр Ру10 Ду 50, 80, 100, 125, 150 30с941нж Ру16 Ду 50, 80, 100, 125, 150 30с964нж Ру25 Ду 50, 80, 100 30с915нж Ру40 Ду 50, 80, 100 30с976нж Ру64 Ду 50, 80	24	10-45	0,4	40
В-Б1-06	30ч9066бр Ру10 Ду 200, 250, 300, 350, 400 30с946нж Ру6 Ду 400 30с941нж Ру16 Ду 200, 250, 300 30с964нж Ру25 Ду 150, 200, 250 30с915нж Ру40 Ду 150, 200 30с976нж Ру64 Ду 100, 150 30с916нж Ру100 Ду100	50	36-200	1,5	67
В-В-06	30ч9156бр Ру10 Ду 500 30ч9306бр Ру10 Ду500 30с947нж Ру4 Ду 800, 1000 30с946нж Ру6 Ду 500, 600 30с941нж Ру16 Ду 350, 400, 500 30с964нж Ру25 Ду 300, 400 30с915нж Ру40 Ду 200, 250, 300 30с976нж Ру64 Ду 200, 250 30с916нж Ру100 Ду 150, 200	48	36-200	4,0	143
В-Г-03	30ч915бр Ру10 Ду 800 30ч930бр Ру10 Ду 800 30с941нж Ру16 Ду 600 30с964нж Ру25 Ду 500, 600 30с915нж Ру40 Ду 400, 500 30с976нж Ру64 Ду 300, 400	20	36-200	5,5	210
В-Г-06	30ч915бр Ру10 Ду 1000 30ч930бр Ру10 Ду 1000 30с947нж Ру 4 Ду 1200 30с941нж Ру16 Ду 800 30с964нж Ру25 Ду 800 30с915нж Ру40 Ду 500 30с976нж Ру64 Ду 500	40	36-200	7,5	252
В-Д-03	30с941нж Ру16 Ду 1000, 1200 30с964нж Ру25 Ду 1000, 1200	10	36-200	7,5	400

Обозначение	Частота вращения выходного вала, об/мин	Число оборотов выходного вала для закрывания/открывания арматуры, мин-макс.	Мощность электродвигателя, кВт
Н-А2-11	24	10-45	0,3
Н-Б1-06	50	36-200	1,7
Н-В-06	48	36-200	4,3
Н-Г-03	20	36-200	4,3
Н-Г-06	40	36-200	8,5
Н-Д-03	10	36-200	8,5
В-А2-11	24	10-45	0,4
В-Б1-06	50	36-200	1,5
В-В-06	48	36-200	4,0
В-Г-03	20	36-200	5,5
В-Г-06	40	36-200	7,5
В-Д-03	10	36-200	7,5
