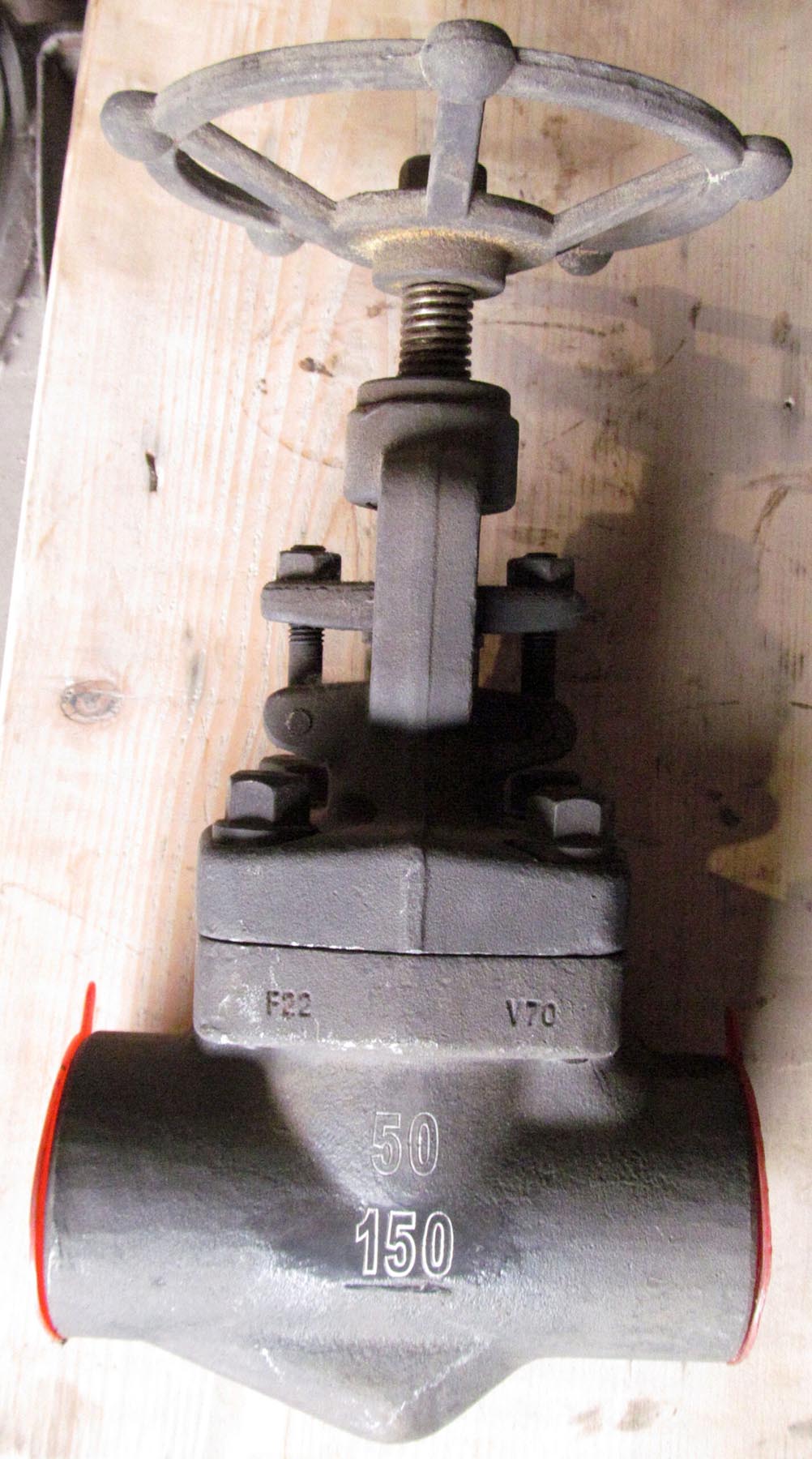

Вентиль стальной кованый под приварку Tmax 540°С Ру 150
| Nominal diameter | Price, UAH without VAT | Availability in warehouse, pcs. | Reserve, pcs. | Weight, kg |
|---|---|---|---|---|
| Ду 15 | 2057.00 | 0 | 0 | 3.5 |
| Ду 20 | 2965.00 | 0 | 0 | 4.9 |
| Ду 25 | 4417.00 | 0 | 0 | 5.3 |
| Ду 32 | 5445.00 | 0 | 0 | 7.6 |
| Ду 40 | 7623.00 | 0 | 0 | 11.2 |
| Ду 50 | 11616.00 | 17 | 0 | 11.9 |
Стальные кованые вентили на Ру 15,0 МПа. Предназначены для установки в качестве запорного механизма на трубопроводах высокого давления. Корпус данных вентилей изготавливается из жаропрочной стали A 182 F22. Максимальная температура рабочей среды составляет 540°С. К трубопроводу присоединяются сваркой.

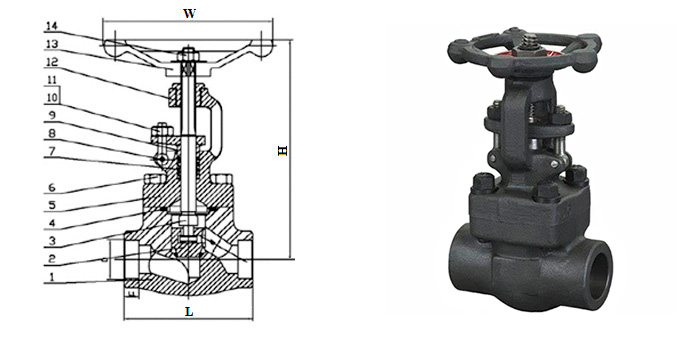

| DN | L | H |
|---|---|---|
| 15 | 79 | 166 |
| 20 | 92 | 171 |
| 25 | 111 | 207 |
| 32 | 120 | 240 |
| 40 | 152 | 258 |
| 50 | 172 | 330 |
| Parameter name | Indicator |
|---|---|
| Nominal pressure PN, MPa (kgf/cm²) | 15.0 (150) |
| Connection type | сварной |
| Working environment | вода, пар, нефтепродукты |
| Maximum working environment temperature, °C | 550 |
| Sealing class | A |
| Body strength test, MPa | 22.5 |
| Sealing tightness test, MPa | 16.5 |
| Description | Material |
|---|---|
| Корпус | A182 F22 |
| Диск | A276 304 |
| Шток | A182 F304 |
| Прокладка | Гофрированная нержавеющая сталь + графит |
| Крышка | A276 304 |
| Болт крышки | A193 B16 |
| Уплотнение штока | Графит |
| Штифт | A276 420 A276 410 |
| Сальник | A276 420 A276 410 |
| Болт сальника | A193 B16 |
| Гайка | A193 B7 |
| Маховик | A197 |
